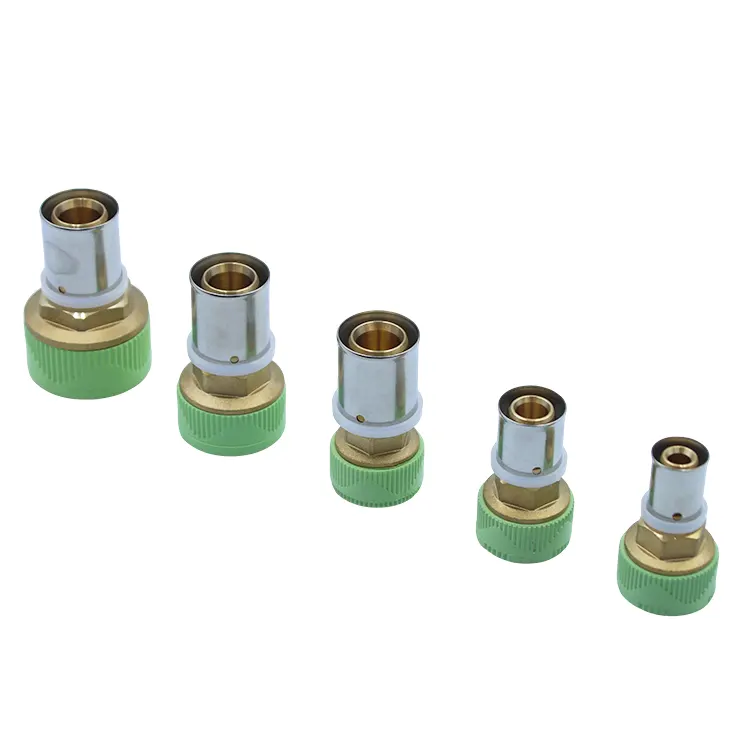

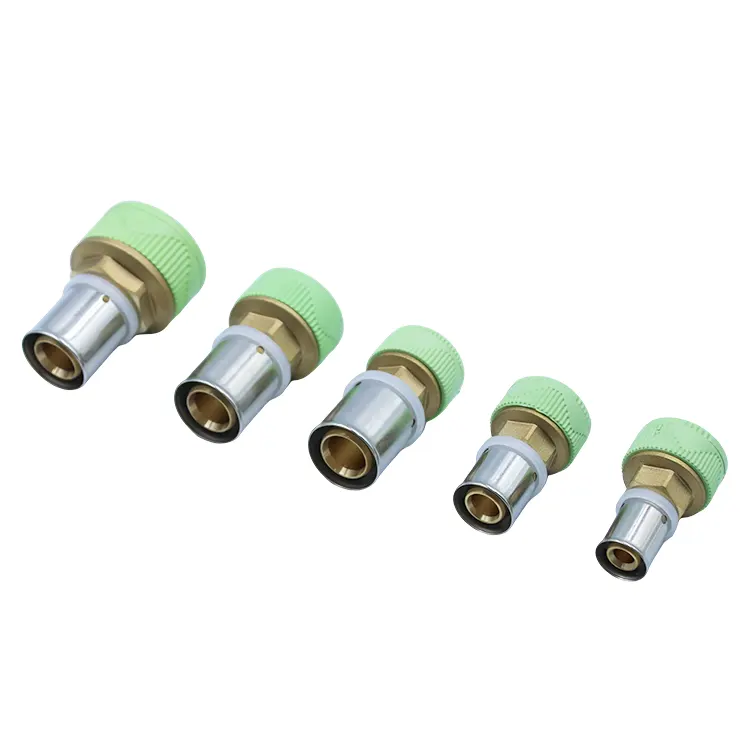

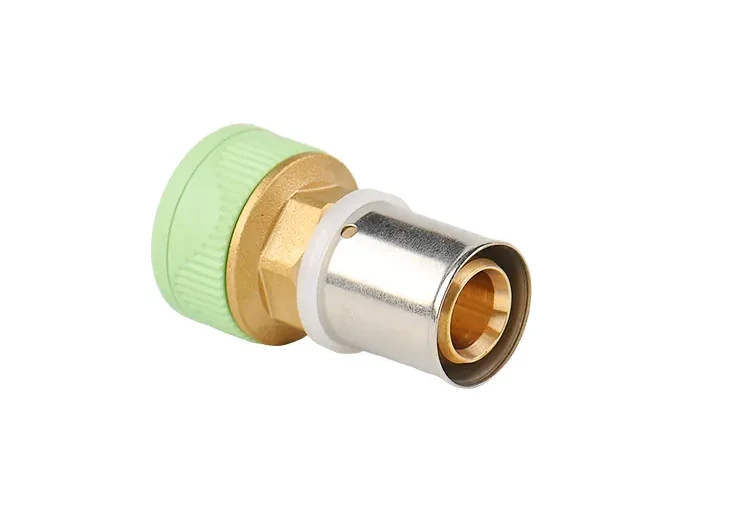

ข้อต่อทองเหลืองแบบสวมอัดและข้อต่อสวมเร็ว

ข้อต่อนี้รวมเอาเทคโนโลยีการเชื่อมต่อสองแบบที่ได้รับการพิสูจน์แล้วเข้าไว้ในหน่วยเดียว ปลายด้านหนึ่งใช้โครงสร้างแบบกดพอดีมาตรฐาน—บีบอัดด้วยเครื่องมือพิเศษ—เพื่อสร้างซีลถาวรและป้องกันการรั่วซึม ปลายอีกด้านมีการออกแบบเชื่อมต่ออย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือ ซึ่งช่วยให้ถอดแยกชิ้นส่วนและนำกลับมาใช้ใหม่ได้ง่าย ทำให้ข้อต่อแบบสวมอัดแบบทองเหลืองและข้อต่อแบบรวดเร็วเหมาะอย่างยิ่งสำหรับการบำรุงรักษาและการปรับเปลี่ยนระบบชั่วคราว ข้อต่อฟิตติ้งถูกสร้างขึ้นจากทองเหลือง DZR ไร้สารตะกั่วความหนาแน่นสูงชิ้นเดียว พร้อมร่องซีลภายในและฟันล็อคที่กลึงอย่างแม่นยำผ่าน CNC ประกอบด้วยโอริง EPDM คู่และแหวนล็อคกันลื่นสแตนเลส ช่วยให้มั่นใจได้ถึงการป้องกันการรั่วไหลสองชั้นอิสระที่ปลายทั้งสองข้าง ซึ่งทนทานต่อความผันผวนของแรงดันและการหมุนเวียนของความร้อนโดยไม่รั่วไหล

พารามิเตอร์ทางเทคนิค

คุณสมบัติของวัสดุฐานทองเหลือง DZR ไร้สารตะกั่ว

1. การก่อสร้างฟอร์จที่มีความหนาแน่นสูง

หลอมจากเหล็กแท่งทองเหลือง DZR ไร้สารตะกั่ว วัสดุมีความหนาแน่นและไม่มีรูพรุน ทนทานต่อการลดปริมาณสังกะสีและการชะล้างของสารอันตรายในระหว่างการไหลของน้ำ ซึ่งได้มาตรฐานสำหรับระบบท่อน้ำดื่ม

2. เครื่องจักรกลซีเอ็นซีภายในที่มีความแม่นยำ

คุณสมบัติภายใน เช่น ร่องซีล ช่องกดพอดี ฟันล็อคที่เชื่อมต่ออย่างรวดเร็ว และโซนการแทรก ได้รับการกลึงอย่างแม่นยำผ่าน CNC ความคลาดเคลื่อนของขนาดที่แคบช่วยให้มั่นใจได้ถึงการเชื่อมต่อที่สม่ำเสมอสำหรับทั้งการเชื่อมต่อแบบกดพอดีและการเชื่อมต่อแบบรวดเร็ว

3. ความต้านทานการกัดกร่อนที่ยาวนาน

ตัวเครื่องทองเหลือง ซีล และแหวนล็อคสแตนเลสผ่านการทดสอบการกัดกร่อนด้วยสเปรย์เกลือและการเสื่อมสภาพก่อนการผลิต ทนทานต่อการเกิดออกซิเดชัน สนิม และการสะสมของตะกรัน แม้ในเพลาท่อที่มีความชื้นหรือภายใต้สภาวะการหมุนเวียนตามความร้อน

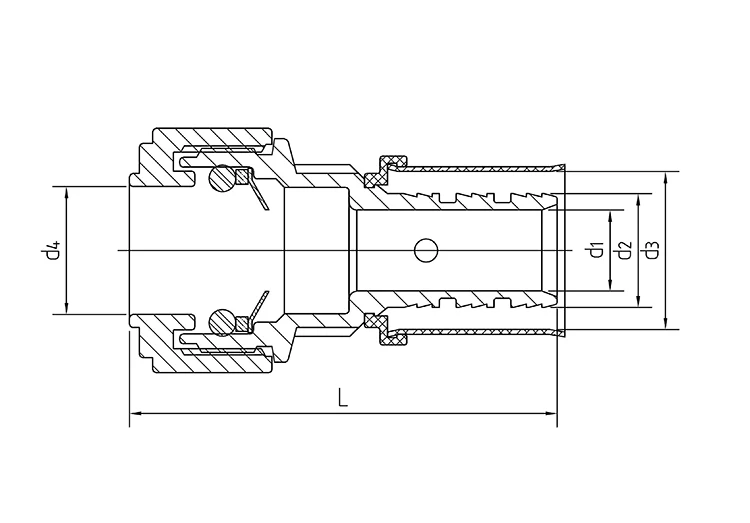

การออกแบบโครงสร้างคู่อิสระที่ปลายแต่ละด้าน

1. ล็อคและซีลแบบกดพอดีอย่างถาวร

ด้านหนึ่งมีอินเทอร์เฟซแบบกดพอดีที่ได้มาตรฐาน เมื่อบีบอัดโดยใช้เครื่องมือมาตรฐานอุตสาหกรรม มันจะล็อคเข้ากับท่อเพื่อสร้างการเชื่อมต่อที่ถาวรและปลอดภัย ทำให้เหมาะสำหรับส่วนท่อหลักที่ต้องมีการยึดระยะยาวโดยไม่ต้องถอดชิ้นส่วน

2. ปลายเชื่อมต่อที่รวดเร็วโดยไม่ต้องใช้เครื่องมือและนำกลับมาใช้ใหม่ได้

ด้านเชื่อมต่ออย่างรวดเร็วมีกลไกล็อคแบบสปริง ช่วยให้สามารถใส่และถอดโดยไม่ต้องใช้เครื่องมือ ข้อต่อสวมอัดแบบรวมทองเหลืองและข้อต่อแบบรวดเร็วสามารถนำกลับมาใช้ใหม่ได้และเหมาะสำหรับจุดบำรุงรักษา การทดสอบแรงดันชั่วคราว และการปรับเปลี่ยนแนวท่อสาขา

3. Independent dual-layer sealing at both ends

ปลายทั้งแบบสวมอัดและแบบเชื่อมต่ออย่างรวดเร็วมีวงแหวนซีล EPDM อิสระและมีความยืดหยุ่นสูง ปลายเชื่อมต่อแบบรวดเร็วมีแหวนล็อคกันลื่นสแตนเลสเพิ่มเติม ปลายแต่ละด้านจะสร้างสิ่งกีดขวางกันน้ำ เพื่อให้แน่ใจว่าการซีลที่ด้านหนึ่งจะไม่กระทบต่อท่ออีกด้านหนึ่ง

ระบบป้องกันการรั่วไหลแบบ Dual-Sealing

1. ซีล EPDM ทนต่ออุณหภูมิสูงและมีความยืดหยุ่นสูง

วงแหวนซีล EPDM ทนทานต่ออุณหภูมิที่สูงมากและต้านทานการเสื่อมสภาพของวัสดุ โดยยังคงความทนทานและทนต่อการแข็งตัวหรือการแตกร้าวในระหว่างการใช้งานในระยะยาวในสภาพแวดล้อมที่เกี่ยวข้องกับการไหลเวียนของน้ำที่มีอุณหภูมิสูง (เช่น การทำความร้อนใต้พื้น) และการจ่ายน้ำร้อนและน้ำเย็นสลับกัน

2. วงแหวนล็อคสแตนเลสช่วยเสริมด้ามจับที่เชื่อมต่ออย่างรวดเร็ว

พอร์ตเชื่อมต่อด่วนมีวงแหวนล็อคกันลื่นสแตนเลสในตัว เมื่อใส่ท่อ แหวนจะขันให้แน่นเพื่อยึดผนังท่ออย่างแน่นหนา ป้องกันการคลายตัวที่เกิดจากแรงดันน้ำที่เพิ่มขึ้นหรือการสั่นสะเทือนของท่อได้อย่างมีประสิทธิภาพ

3. ปรับให้เข้ากับความผันผวนของความดันและอุณหภูมิ

โครงสร้างการซีลสองชั้นของข้อต่อแบบกดพอดีและการเชื่อมต่อที่รวดเร็วจะปรับตามการขยายตัวและการหดตัวจากความร้อนโดยอัตโนมัติ โดยจะรักษาการปิดผนึกที่แน่นหนาภายใต้สภาวะของความผันผวนของแรงดันบ่อยครั้งและการหมุนเวียนของอุณหภูมิ ซึ่งช่วยขจัดปัญหาการรั่วไหลและการสูญเสียแรงดัน

Advantages over standard press-fit pipe fittings

1. ข้อต่อเดี่ยวตรงตามความต้องการในการเชื่อมต่อสองประการ ช่วยลดความหลากหลายของสินค้าคงคลังได้อย่างมาก

อุปกรณ์สวมอัดมาตรฐานมีไว้สำหรับการเชื่อมต่อแบบถาวร ในขณะที่อุปกรณ์เชื่อมต่อแบบรวดเร็วมีไว้สำหรับการใช้งานชั่วคราว โดยกำหนดให้ผู้รับเหมาต้องสต็อกทั้งสองประเภท การติดตั้งแบบ "สองในหนึ่งเดียว" นี้ครอบคลุมทั้งสองสถานการณ์ โดยลดการนับ SKU ของสินค้าคงคลังและเงินทุนที่ผูกติดอยู่กับสต็อก

2. ข้อต่อท่อน้อยลงช่วยลดความเสี่ยงของการรั่วไหล

การใช้ข้อต่อแยกเพื่อต่อท่อจะเพิ่มจำนวนจุดเชื่อมต่อ ซึ่งแต่ละจุดอาจเสี่ยงต่อการรั่วไหล โครงสร้างคอมโพสิตแบบรวมนี้ทำให้การเชื่อมต่อเสร็จสมบูรณ์ที่โหนดเดียว ส่งผลให้มีข้อต่อน้อยลงและมีความเสี่ยงต่อการรั่วไหลน้อยลงในระหว่างการใช้งานและการบำรุงรักษาในระยะยาว

3. สร้างความสมดุลในระยะยาวด้วยการบำรุงรักษาง่าย เข้ากันได้กับโครงการปรับปรุงที่ผสมท่อใหม่และเก่า

อุปกรณ์สวมอัดแบบมาตรฐานจำเป็นต้องตัดท่อเพื่อการบำรุงรักษาในอนาคต ส่งผลให้สิ้นเปลืองวัสดุ ในขณะที่อุปกรณ์สวมอัดแบบมาตรฐานมีแนวโน้มที่จะคลายตัวภายใต้สภาวะแรงดันสูงในระยะยาว ผลิตภัณฑ์นี้มีการเชื่อมต่อหลักแบบสวมอัดเพื่อความมั่นคงถาวร และการเชื่อมต่อแบบย่อยแบบกดพอดีสำหรับการถอดชิ้นส่วนแบบไม่ทำลาย ทำให้เหมาะสำหรับโครงการปรับปรุงเพิ่มเติม

4. ลดระยะเวลาการก่อสร้างในสถานที่โดยรวมและลดต้นทุนค่าแรง

การติดตั้งข้อต่อสองประเภทแยกกันต้องใช้ขั้นตอนการทำงานที่แตกต่างกันสองขั้นตอนและขั้นตอนที่ซับซ้อน ข้อต่อคอมโพสิตนี้ทำให้การเชื่อมต่อเสร็จสมบูรณ์ในขั้นตอนการประกอบเดียว ทำให้การก่อสร้างง่ายขึ้น และลดชั่วโมงแรงงานสำหรับโครงการขนาดใหญ่ได้อย่างมาก

ระบบการติดตั้งที่เรียบง่ายไร้เปลวไฟ

1. ขจัดกระบวนการเชื่อมและการติดกาวโดยสิ้นเชิง

การติดตั้งไม่จำเป็นต้องอาศัยความร้อน (การเชื่อม) หรือน้ำยาซีล/เทป PTFE ซึ่งช่วยขจัดอันตรายจากไฟไหม้ที่เกิดจากประกายไฟที่จุดฉนวนหรือวัสดุตกแต่งได้อย่างสมบูรณ์ ช่วยให้สามารถทำงานได้อย่างปลอดภัยในพื้นที่เพดานที่ปิดล้อมและการตกแต่งภายในที่เสร็จสมบูรณ์

2. ใช้งานง่ายสำหรับวิธีการประกอบทั้งสองวิธี

ปลายแบบกดพอดีต้องใช้การบีบอัดเพียงครั้งเดียวโดยใช้เครื่องมือเฉพาะ ในขณะที่ปลายแบบกดพอดีจะล็อคโดยอัตโนมัติเมื่อใส่และปล่อยโดยการกดคลิปเพื่อดึงท่อออก คนเพียงคนเดียวก็สามารถประกอบให้เสร็จสมบูรณ์ได้ ซึ่งช่วยลดเวลาในการติดตั้งต่อจุดได้อย่างมาก

3. ลดภาระการจัดการวัสดุที่ไซต์งาน

ข้อต่อเดี่ยวตรงตามข้อกำหนดทั้งการยึดติดแบบถาวรและการปล่อยอย่างรวดเร็ว ทำให้ไม่จำเป็นต้องขนส่งข้อต่อและวัสดุเสริมหลายประเภทไปยังไซต์งาน และลดความยุ่งยากในการจัดเก็บและดึงวัสดุ

การใช้งานท่ออเนกประสงค์

1. การทำน้ำให้บริสุทธิ์ทั้งบ้านที่อยู่อาศัยและท่อน้ำร้อนในประเทศ

การเชื่อมต่อแบบกดพอดีถาวรใช้สำหรับสายหลักที่ซ่อนอยู่ ในขณะที่การเชื่อมต่อแบบกดพอดีใช้สำหรับสาขาที่ให้บริการอุปกรณ์ที่ต้องการการบำรุงรักษาเป็นระยะ (เช่น เครื่องทำน้ำอุ่นและตัวกรอง) ทำให้สามารถถอดอุปกรณ์ได้โดยไม่ต้องตัดท่อ

2. ท่อหมุนเวียนความร้อนใต้พื้นที่อยู่อาศัยและเชิงพาณิชย์

การเชื่อมต่อแบบสวมอัดใช้สำหรับท่อทำความร้อนหลักเพื่อให้แน่ใจว่ามีการปิดผนึกอย่างแน่นหนา ในขณะที่การเชื่อมต่อแบบสวมอัดจะถูกเลือกสำหรับสาขาการบำรุงรักษาที่ต้นน้ำของท่อร่วม ช่วยให้สามารถถอดแยกชิ้นส่วนได้อย่างรวดเร็วระหว่างการล้างระบบหรือการทำความสะอาดโดยไม่สร้างความเสียหายให้กับท่อที่ฝังอยู่

3. การติดตั้งระบบประปาอาคารพาณิชย์

เหมาะสำหรับการปรับปรุงระบบผสม (รวมท่อเก่าและใหม่) ในอาคารสำนักงานและห้างสรรพสินค้า สายหลักได้รับการรักษาความปลอดภัยผ่านการเชื่อมต่อแบบกดพอดี ในขณะที่จุดทดสอบแรงดันชั่วคราวและจุดเชื่อมต่อการปรับเปลี่ยนในอนาคตใช้โครงสร้างที่เชื่อมต่ออย่างรวดเร็ว รองรับรูปแบบการวางท่อที่ซับซ้อน

4. เครือข่ายการขนส่งของไหลอุณหภูมิแวดล้อมอุตสาหกรรมแรงดันต่ำ

ออกแบบมาสำหรับการไหลเวียนของน้ำสะอาดในโรงงานและท่อของเหลวแรงดันต่ำ สายอุปกรณ์คงที่ได้รับการรักษาความปลอดภัยด้วยการกดกระชับ ในขณะที่การเชื่อมต่อชั่วคราวและสาขาการบำรุงรักษาอุปกรณ์ใช้ปลายเชื่อมต่อที่รวดเร็ว ช่วยให้ประกอบและถอดชิ้นส่วนได้ง่ายโดยไม่ทำให้วัสดุท่อเสียหาย

การจัดการการควบคุมคุณภาพแบบ end-to-end แบบสองมาตรฐาน

1. การตรวจสอบก่อนการผลิตแบบหลายขั้นตอน

เหล็กแท่งทองเหลือง แหวนล็อคสแตนเลส และแหวนซีล EPDM ผ่านการคัดกรององค์ประกอบทางเคมีและการทดสอบการกัดกร่อน/ความทนทานของสเปรย์เกลือก่อนการผลิต เพื่อให้มั่นใจว่าส่วนประกอบที่ต่ำกว่ามาตรฐานจะถูกกำจัดตั้งแต่เนิ่นๆ

2. การสอบเทียบมิติแบบเรียลไทม์ระหว่างการประมวลผล

การตรวจสอบขนาดเฉพาะจุดอย่างต่อเนื่องจะดำเนินการบนร่องแบบกดพอดีและฟันล็อคที่เชื่อมต่ออย่างรวดเร็ว การควบคุมความคลาดเคลื่อนของเครื่องจักรอย่างเข้มงวดทำให้มั่นใจได้ว่าข้อกำหนดเฉพาะสำหรับโครงสร้างการเชื่อมต่อที่ปลายทั้งสองข้างจะเหมือนกัน

3. การทดสอบเฉพาะทางอิสระสำหรับปลายทั้งสองข้าง

ข้อต่อสวมอัดแบบรวมทองเหลืองและข้อต่อเชื่อมต่อด่วนผ่านการทดสอบการรั่วซึม/การรั่วของอากาศสำหรับพอร์ตการสวมอัดและการเชื่อมต่อแบบรวดเร็วแยกกัน ควบคู่ไปกับการทดสอบความต้านทานการดึงออกและการทดสอบอายุ จำลองการสั่นสะเทือนในระยะยาวและความผันผวนของแรงดันน้ำเพื่อตรวจสอบความเสถียรของการเชื่อมต่อ

4. เอกสารครบชุดและความสามารถในการตรวจสอบย้อนกลับ

บันทึกการตรวจสอบวัตถุดิบ สุญญากาศของผลิตภัณฑ์สำเร็จรูปและบันทึกการทดสอบแบบดึงออก และหมายเลขชุดการผลิตจะถูกเก็บไว้สำหรับทุกชุด ช่วยให้สามารถตรวจสอบย้อนกลับคุณภาพตลอดอายุการใช้งานสำหรับคำสั่งซื้อทางวิศวกรรมขนาดใหญ่

เอกสารคุณสมบัติที่ครอบคลุมและการสนับสนุนด้านเทคนิคตลอดอายุการใช้งาน

1. การส่งมอบเอกสารการปฏิบัติตามข้อกำหนดแบบซิงโครไนซ์

จัดทำรายงานการตรวจสอบวัสดุ เอกสารข้อมูลการทดสอบการกันลมและการทดสอบแบบดึงออกของโรงงาน รายงานการทดสอบการกัดกร่อนด้วยสเปรย์เกลือ และใบรับรองแหล่งกำเนิดสินค้าอย่างเป็นทางการ ซึ่งเป็นไปตามข้อกำหนดด้านกฎระเบียบทั้งหมดสำหรับการตรวจสอบโครงการในประเทศและพิธีการศุลกากรในต่างประเทศ

2. คำแนะนำในการติดตั้งที่ได้มาตรฐานตามโครงสร้าง

ทีมเทคนิคจะให้คำแนะนำในการติดตั้งทีละขั้นตอนซึ่งครอบคลุมโปรโตคอลการปฏิบัติงานสำหรับเครื่องมือสวมอัดและประเด็นสำคัญสำหรับการประกอบ/ถอดชิ้นส่วนที่เชื่อมต่ออย่างรวดเร็ว การป้องกันเชิงรุกในเชิงรุก เช่น กลไกการล็อคหลวมหรือการรั่วไหลของซีลที่เกิดจากข้อผิดพลาดในการประกอบ

3. ตอบสนองอย่างรวดเร็วต่อการแก้ไขปัญหานอกสถานที่

จัดทำแผนการตรวจสอบที่ได้มาตรฐานและวิธีแก้ปัญหาที่เกี่ยวข้องทันทีในระหว่างชั่วโมงทำงานเพื่อแก้ไขปัญหาการปฏิบัติงาน เช่น ข้อต่อท่อไม่ตรงกัน ฟันล็อคหลุด หรือซีลรั่ว ซึ่งจะช่วยแก้ไขอุปสรรคต่อความคืบหน้าของการก่อสร้างได้อย่างรวดเร็ว
