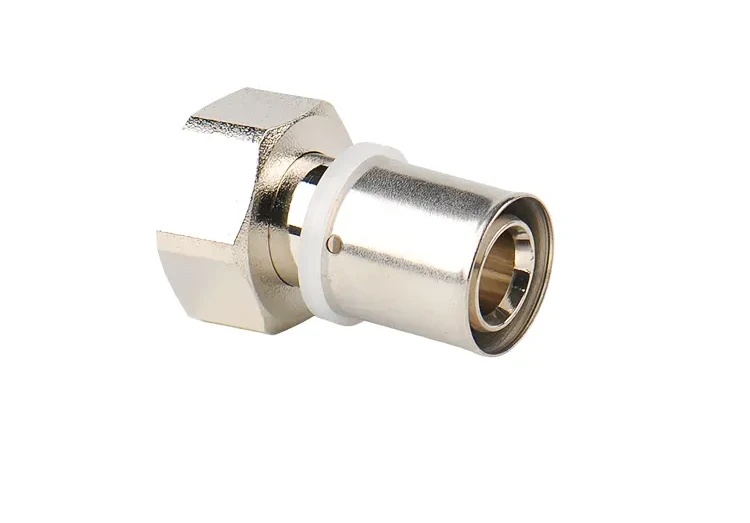

ข้อต่อยูเนี่ยนทองเหลืองแบบสวมอัด

อุปกรณ์กดพอดีชิ้นเดียวมาตรฐานจะล็อคระบบท่ออย่างแน่นหนาเมื่อทำการติดตั้ง การเปลี่ยนวาล์ว การปรับเปลี่ยนระบบ หรือการซ่อมแซมรอยรั่วในภายหลัง จำเป็นต้องตัดท่อเพื่อแยกชิ้นส่วนข้อต่อ มักส่งผลให้สิ้นเปลืองวัสดุและค่าแรงเพิ่มขึ้น นอกจากนี้ ข้อต่อเกลียวแบบดั้งเดิมจำเป็นต้องใช้เทปปิดผนึก มีแนวโน้มที่จะรั่วที่เกลียวเนื่องจากการหมุนเวียนของความร้อนในระยะยาว และเกี่ยวข้องกับความเสี่ยงด้านความปลอดภัยที่เกี่ยวข้องกับงานร้อน (การเชื่อม) ระหว่างการติดตั้ง

พารามิเตอร์ทางเทคนิค

คุณสมบัติผลิตภัณฑ์

ข้อต่อทองเหลืองแบบสวมอัดนี้เน้นความท้าทายในการถอดแยกชิ้นส่วนและบำรุงรักษาท่อโดยเฉพาะ โดยผสมผสานปลายสวมอัดมาตรฐานเข้ากับน็อตยูเนี่ยนสกรูตัวกลาง ตอบสนองความต้องการสองประการในการประกอบเริ่มแรกอย่างรวดเร็วและการถอดแยกชิ้นส่วนแบบไม่ทำลายสำหรับการบำรุงรักษาในอนาคต

สร้างขึ้นจากทองเหลืองฟอร์จ DZR ที่มีความบริสุทธิ์สูง ข้อต่อฟิตติ้งมีพื้นผิวการซีลด้วยเครื่องจักร CNC และปะเก็น EPDM ความยืดหยุ่นสูงในตัว ช่วยให้มั่นใจได้ถึงการซีลที่แน่นหนาแม้ภายใต้สภาวะของการหมุนเวียนด้วยความร้อนและแรงดันน้ำที่ผันผวน

ปลายแบบสวมอัดใช้กระบวนการอัดเย็นและไม่ต้องบัดกรี ช่วยลดความจำเป็นในการใช้เปลวไฟ กาว หรือเทปปิดผนึก การออกแบบข้อต่อแยกช่วยให้สามารถปรับเปลี่ยนระบบและเปลี่ยนส่วนประกอบได้โดยไม่ต้องตัดท่อ ท่อสามารถแยกออกได้ง่ายๆโดยการคลายเกลียวสหภาพ

ใช้งานได้กับท่อทองแดงและท่อสแตนเลสผนังบาง ข้อต่อนี้ใช้กันอย่างแพร่หลายในระบบน้ำดื่มในที่พักอาศัย ระบบทำความร้อนใต้พื้น และท่อจ่ายของเหลวอุตสาหกรรมแรงดันต่ำ ด้วยการต้านทานแรงดันที่มั่นคงและอายุการใช้งานที่ยาวนาน จึงเป็นโซลูชันที่คุ้มค่าสำหรับการเพิ่มประสิทธิภาพการบำรุงรักษาทั้งในโครงการติดตั้งใหม่และการปรับปรุงใหม่

คุณสมบัติของวัสดุฐานทองเหลืองฟอร์จ DZR

1. ทองเหลืองฟอร์จที่มีความบริสุทธิ์สูง

ผลิตจากเหล็กแท่งทองเหลือง DZR แบบพิเศษ องค์ประกอบของโลหะผสมจึงมีความเสถียร ทนทานต่อการลดปริมาณสังกะสีและการชะล้างของสารอันตรายระหว่างการไหลของน้ำในระยะยาว เป็นไปตามมาตรฐานสำหรับระบบท่อน้ำดื่ม

2. เครื่องจักรซีเอ็นซีที่มีความแม่นยำ

ร่องซีลและพื้นผิวสัมผัสได้รับการกลึงและขัดเงาอย่างแม่นยำด้วย CNC เพื่อให้มั่นใจถึงพิกัดความเผื่อที่แน่นหนาและสวมได้พอดีกับท่อและแหวนซีล จึงลดความเสี่ยงในเชิงโครงสร้างที่จะรั่วไหล

3. ความต้านทานการกัดกร่อนและสเกลสูง

พื้นผิวเรียบเรียบของวัสดุฐานทองเหลืองต้านทานการยึดเกาะของหินปูนและสิ่งสกปรก ทนทานต่อการสัมผัสน้ำร้อนในบ้านเรือนและตัวกลางทำความร้อนในระยะยาว และต้านทานการเกิดออกซิเดชันและการกัดกร่อนแม้ในสภาพแวดล้อมที่ชื้น เช่น เพลาท่อ

โครงสร้างการซีลป้องกันการรั่ว EPDM ความยืดหยุ่นสูง

1. ปะเก็นซีล EPDM เฉพาะทาง

มีวงแหวน EPDM ความยืดหยุ่นสูงในตัว ซึ่งทนทานต่ออุณหภูมิสุดขั้วและการเสื่อมสภาพของวัสดุ เหมาะสำหรับระบบจ่ายน้ำและระบบทำความร้อนใต้พื้นที่เกี่ยวข้องกับวงจรความร้อน ทำให้มั่นใจได้ว่าจะไม่แข็งตัวหรือแตกร้าวตลอดการใช้งานในระยะยาว

2. การป้องกันการปิดผนึกสองชั้น

วงแหวนซีลที่ปลายแบบสวมอัดจะซีลช่องว่างกับท่อ ในขณะที่โครงสร้างการซีลที่เข้ากันที่น็อตข้อต่อส่วนกลางจะสร้างสิ่งกีดขวางรอง ป้องกันการรั่วไหลแม้ในช่วงที่แรงดันน้ำผันผวน

3. ปรับให้เข้ากับการเปลี่ยนรูปของท่อ

วงแหวนซีลที่มีความยืดหยุ่นสูงรองรับการเคลื่อนตัวเล็กน้อยที่เกิดจากการขยายตัวและการหดตัวเนื่องจากความร้อน ป้องกันช่องว่างการรั่วไหลได้อย่างมีประสิทธิภาพระหว่างความผันผวนของอุณหภูมิ

ระบบการติดตั้ง Cold Press-Fit แบบไม่ต้องบัดกรี

1. การรีดเย็นช่วยขจัดความเสี่ยงด้านความปลอดภัยจากเปลวไฟแบบเปิด

หลีกเลี่ยงการเชื่อมโดยสิ้นเชิง ไม่จำเป็นต้องทำงานที่ร้อนในสถานที่ ช่วยลดความเสี่ยงที่จะเกิดประกายไฟในการติดฉนวนหรือวัสดุตกแต่ง ทำให้ปลอดภัยสำหรับงานในพื้นที่ปิดเพดานและการตกแต่งภายในที่เสร็จสมบูรณ์

2. การประกอบอย่างรวดเร็วด้วยเครื่องมือกดมาตรฐาน

การเชื่อมต่อท่อเสร็จสมบูรณ์โดยใช้เครื่องมือกดมาตรฐานอุตสาหกรรม กระบวนการนี้ช่วยให้สามารถดำเนินการโดยใช้คนเดียวและประกอบได้อย่างรวดเร็วในแต่ละจุด ซึ่งช่วยลดชั่วโมงแรงงานและต้นทุนสำหรับโครงการ HVAC ที่อยู่อาศัยและเชิงพาณิชย์ขนาดใหญ่ได้อย่างมีประสิทธิภาพ

3. ลดความซับซ้อนของสินค้าคงคลังโดยไม่มีวัสดุปิดผนึกเพิ่มเติม

ปลายแบบสวมอัดมาพร้อมกับวงแหวนซีลในตัว ช่วยลดความจำเป็นในการซื้อสินค้าแยกต่างหาก เช่น เทป PTFE หรือสารเคลือบหลุมร่องฟัน ซึ่งช่วยลดความหลากหลายของวัสดุในการจัดหาและลดความยุ่งยากในการจัดการสินค้าคงคลัง

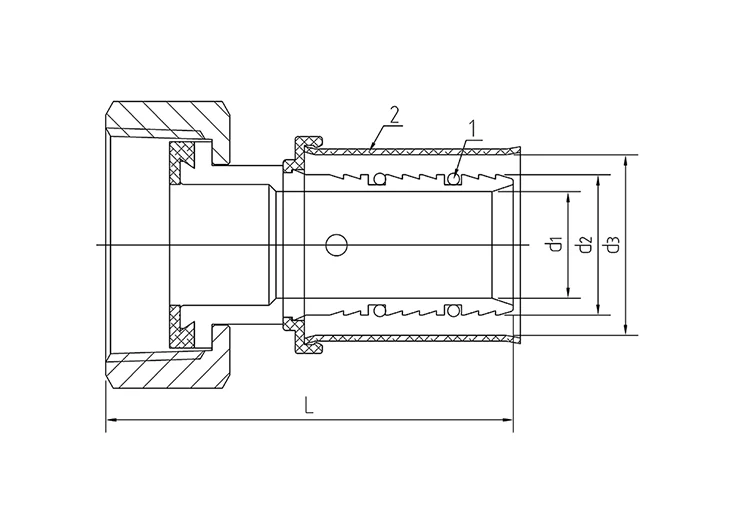

โครงสร้างหลักที่มี Central Union ที่ถอดออกได้

1. น็อตยูเนี่ยนชนิดสกรูช่วยให้สามารถถอดชิ้นส่วนได้โดยไม่ทำลาย

ติดตั้งน็อตสหภาพแบบหมุนได้ตรงกลาง ข้อต่อช่วยให้ท่อแยกออกได้ง่ายๆ โดยการคลายเกลียวน็อตระหว่างการบำรุงรักษา ดัดแปลง หรือเปลี่ยนชิ้นส่วน ซึ่งช่วยลดความจำเป็นในการตัดท่อ จึงป้องกันการสูญเสียวัสดุ

2. โครงสร้างแบบแยกส่วนจะรักษาไปป์ไลน์ที่มีอยู่

กระบวนการประกอบและถอดแยกชิ้นส่วนไม่ทำให้ส่วนท่อที่ยึดไว้แล้วด้วยการกดฟิตติ้งเสียหาย เมื่อการปรับเปลี่ยนเสร็จสมบูรณ์ ก็สามารถคืนสภาพไปป์ไลน์ได้อย่างง่ายดายโดยการเชื่อมต่อปลายอีกครั้งและขันน็อตข้อต่อให้แน่น ซึ่งช่วยลดเวลาที่ต้องใช้ในการทำงานครั้งต่อไปได้อย่างมาก

3. ความหนาแน่นของสหภาพที่ควบคุมได้

เกลียวที่ผลิตด้วยเครื่องจักรอย่างแม่นยำช่วยให้มั่นใจได้ถึงแรงขันที่เหมาะสมที่สุด ผู้ปฏิบัติงานสามารถประเมินความพอดีของการซีลได้โดยสังหรณ์ใจ โดยหลีกเลี่ยงปัญหาการติดตั้ง เช่น การรั่วไหลที่เกิดจากความแน่นไม่เพียงพอ หรือเกลียวหลุดที่เกิดจากการขันแน่นเกินไป

อะไรคือข้อดีเมื่อเทียบกับข้อต่อสวมอัดทองเหลืองอื่นๆ?

1. แก้ปัญหาลักษณะที่ไม่สามารถถอดออกได้ของอุปกรณ์กดพอดีในตัว

อุปกรณ์สวมอัดมาตรฐานในตัวไม่สามารถแยกออกได้เมื่อทำการจีบแล้ว จำเป็นต้องมีการตัดท่อเพื่อการบำรุงรักษาหรือการดัดแปลง ในทางตรงกันข้าม ข้อต่อทองเหลืองแบบ Press-fit มีศูนย์กลางที่ถอดออกได้ ช่วยให้สามารถถอดแยกชิ้นส่วนได้โดยไม่สร้างความเสียหายให้กับท่อเดิมและลดการสูญเสียวัสดุ

2. ลดต้นทุนสำหรับการปรับเปลี่ยนไปป์ไลน์ในอนาคตได้อย่างมาก

การปรับเปลี่ยนแบบดั้งเดิมจำเป็นต้องตัดท่อ ซื้ออุปกรณ์ใหม่ และย้ำอีกครั้ง ส่งผลให้ทั้งแรงงานและวัสดุสิ้นเปลือง รุ่นเชื่อมต่อต้องใช้เพียงคลายเกลียวน็อตเพื่อถอดและประกอบกลับ ซึ่งช่วยลดต้นทุนวัสดุเพิ่มเติม

3. รวมการติดตั้งที่รวดเร็วและไม่ต้องบัดกรีเข้ากับการบำรุงรักษาง่าย

ข้อต่อแบบเกลียวนั้นยุ่งยากในการติดตั้งและมีแนวโน้มที่จะเกิดการรั่วไหล ในขณะที่ไม่สามารถซ่อมแซมข้อต่อแบบสวมอัดในตัวได้ ผลิตภัณฑ์นี้ผสานข้อดีของโครงสร้างทั้งสองเข้าด้วยกัน: ประสิทธิภาพการติดตั้งเริ่มต้นตรงกับอุปกรณ์สวมอัดมาตรฐาน ในขณะที่ความสะดวกในการถอดและประกอบกลับมีมากกว่าส่วนประกอบแบบสวมอัดทั่วไปมาก

4. ลดภาระงานในการแก้ไขปัญหาและซ่อมแซมการรั่วไหล

การปรับเปลี่ยนหรือแยกชิ้นส่วนท่อมาตรฐานมีความซับซ้อน โดยมักต้องรื้อหลายส่วนเพื่อค้นหาจุดรั่ว โครงสร้างแบบยูเนี่ยนช่วยให้สามารถแยกชิ้นส่วนเฉพาะส่วนท่อที่ชำรุดได้ตรงจุด ช่วยให้สามารถบำรุงรักษาได้อย่างแม่นยำและประหยัดทั้งเวลาและแรงกาย

การใช้งาน

1. ระบบประปาทั้งบ้านที่อยู่อาศัย

เหมาะสำหรับน้ำประปาในที่พักอาศัยแบบปกปิดและท่อน้ำร้อนภายในบ้าน ทำจากทองเหลืองที่ปลอดภัย เป็นมิตรกับสิ่งแวดล้อม และทนต่อการดีซิงค์ โครงสร้างแบบยูเนี่ยนช่วยให้บำรุงรักษาและเปลี่ยนเครื่องทำน้ำอุ่นและวาล์วมุมได้ง่าย

2. โครงการท่อทำความร้อนใต้พื้น

เหมาะสำหรับระบบหมุนเวียนความร้อนใต้พื้นในบ้านและพื้นที่เชิงพาณิชย์ ทนทานต่อของเหลวทำความร้อนที่อุณหภูมิสูง และช่วยให้ติดตั้งได้ง่ายในพื้นที่แคบ (เช่น เพลาท่อ) ช่วยให้สามารถล้างระบบได้โดยไม่จำเป็นต้องตัดท่อ

3. เครือข่ายการขนส่งของไหลอุตสาหกรรมแรงดันต่ำ

เหมาะสำหรับท่อโรงงานที่บรรทุกน้ำจืดอุณหภูมิแวดล้อมหรือของเหลวหมุนเวียนแรงดันต่ำ วัสดุฐานที่ทนต่อการกัดกร่อนรองรับสื่ออุตสาหกรรมมาตรฐาน ช่วยให้ประกอบและถอดชิ้นส่วนได้สะดวกระหว่างการติดตั้งอุปกรณ์เพิ่มเติม

ระบบควบคุมคุณภาพโรงงานที่ได้มาตรฐาน

1. การคัดกรองวัสดุที่เข้ามาอย่างเข้มงวด

ก่อนการผลิต แท่งทองเหลืองและวงแหวนซีล EPDM จะต้องผ่านการทดสอบองค์ประกอบและความทนทาน วัสดุที่ไม่ได้มาตรฐานจะถูกปฏิเสธเพื่อขจัดความเสี่ยงด้านคุณภาพที่แหล่งที่มา

2. การทดสอบอายุแบบหลายมิติกับผลิตภัณฑ์สำเร็จรูป

แต่ละชุดผ่านการทดสอบแรงดันระเบิด การตรวจสอบแรงบิดของน็อตสหภาพ และการทดสอบอายุความต้านทานการรั่วไหลแบบไซคลิกในระยะยาว เพื่อคัดกรองข้อบกพร่อง เช่น ความล้มเหลวของซีลหรือความต้านทานแรงดันไม่เพียงพอ

3. เอกสารที่ตรวจสอบย้อนกลับได้สำหรับทุกชุดงาน

บันทึกการตรวจสอบวัตถุดิบ รายงานการทดสอบผลิตภัณฑ์สำเร็จรูป และหมายเลขชุดการผลิตจะถูกจัดเก็บอย่างเป็นระบบ ช่วยให้สามารถตรวจสอบย้อนกลับคุณภาพตลอดอายุการใช้งานตั้งแต่การประมวลผลวัตถุดิบไปจนถึงการจัดส่งขั้นสุดท้าย

คำถามที่พบบ่อย

คำถามที่ 1: อะไรคือข้อได้เปรียบหลักของข้อต่อสวมอัดทองเหลืองแบบสวมอัดเมื่อเปรียบเทียบกับข้อต่อสวมอัดแบบชิ้นเดียวมาตรฐาน

ตอบ: ข้อต่อสวมอัดแบบชิ้นเดียวแบบมาตรฐานจะสร้างการเชื่อมต่อที่ถาวรและมั่นคง เมื่อติดตั้งแล้ว ไม่สามารถถอดประกอบได้โดยไม่ต้องตัดท่อ ทำให้การบำรุงรักษา การปรับเปลี่ยนระบบ หรือการเปลี่ยนส่วนประกอบในอนาคตมีค่าใช้จ่ายสูงและใช้เวลานาน ข้อต่อแบบสวมอัดพอดีนี้รวมการติดตั้งแบบสวมอัดอย่างรวดเร็วแบบไม่ต้องบัดกรีเข้ากับข้อต่อส่วนกลางแบบถอดได้ ช่วยให้คุณสามารถแยกท่อออกได้ง่ายๆ โดยการคลายเกลียวน็อตข้อต่อ โดยไม่ต้องตัดหรือทำให้ท่อเสียหาย ซึ่งช่วยลดทั้งวัสดุสิ้นเปลืองและต้นทุนแรงงานสำหรับการบำรุงรักษา การปรับปรุงเพิ่มเติม หรือการขยายระบบในอนาคตได้อย่างมาก

คำถามที่ 2: การเชื่อมต่อแบบยูเนี่ยนสามารถทนต่อวงจรความร้อนในระยะยาวในระบบทำความร้อนใต้พื้นโดยไม่รั่วซึมได้หรือไม่

ก. ใช่. สหภาพนี้มีโครงสร้างการซีล EPDM สองชั้นและมีความยืดหยุ่นสูง ซึ่งออกแบบมาโดยเฉพาะสำหรับการใช้งาน HVAC ผ่านการทดสอบการหมุนเวียนด้วยความร้อนจากโรงงานและการทดสอบอายุการต้านทานการรั่วซึม โดยจำลองการไหลเวียนของน้ำร้อนเป็นเวลาหลายทศวรรษ ซีลจะปรับให้เข้ากับการขยายและการหดตัวของท่อที่เกิดจากความผันผวนของอุณหภูมิ—ป้องกันช่องว่างหรือการรั่วไหล—ในขณะที่เกลียวยูเนี่ยนที่กลึงด้วยเครื่องจักรอย่างแม่นยำช่วยให้มั่นใจได้ถึงแรงขันที่สม่ำเสมอ ช่วยลดความเสี่ยงของการซึมช้าเมื่อเวลาผ่านไป

คำถามที่ 3: ข้อต่อแบบถอดได้ทำให้การบำรุงรักษาง่ายขึ้นอย่างไร เมื่อเทียบกับการตัดและการย้ำอีกครั้ง

ตอบ: ด้วยข้อต่อสวมอัดแบบชิ้นเดียวแบบมาตรฐาน การบำรุงรักษาหรือการปรับเปลี่ยนใดๆ จำเป็นต้องตัดท่อที่ข้อต่อ ถอดข้อต่อเก่าออก เตรียมปลายท่อใหม่ และการย้ำข้อต่อใหม่อีกครั้ง ซึ่งเป็นกระบวนการที่สิ้นเปลืองทั้งเวลาและวัสดุ ด้วยข้อต่อแบบยูเนี่ยนนี้ คุณเพียงแค่คลายเกลียวน็อตตัวกลางเพื่อแยกการเชื่อมต่อ หลังจากเสร็จสิ้นการบำรุงรักษาหรือดัดแปลงแล้ว ให้เชื่อมต่อและขันน็อตให้แน่นอีกครั้ง กระบวนการทั้งหมดใช้เวลาไม่กี่นาที ไม่ต้องเปลี่ยนชิ้นส่วน และรักษาความยาวท่อเดิมไว้ ซึ่งจะช่วยประหยัดต้นทุนวัสดุและชั่วโมงแรงงานได้อย่างมากตลอดอายุการใช้งานของระบบ

คำถามที่ 4: ข้อต่อสวมอัดสามารถใช้งานร่วมกับท่อทองแดงและท่อสแตนเลสได้หรือไม่

ตอบ: ใช่ มันเข้ากันได้อย่างสมบูรณ์ ปลายแบบสวมอัดได้รับมาตรฐานเพื่อให้พอดีกับทั้งท่อทองแดงและท่อสแตนเลสผนังบาง ซึ่งเป็นวัสดุท่อโลหะทั่วไปสองชนิดที่ใช้ในระบบประปาในที่พักอาศัย ระบบทำความร้อนใต้พื้น และระบบ HVAC เชิงพาณิชย์ ความเข้ากันได้แบบคู่นี้ช่วยลดความจำเป็นในการจัดเก็บอุปกรณ์ฟิตติ้งที่แตกต่างกันสำหรับวัสดุท่อที่แตกต่างกัน ทำให้การจัดการสินค้าคงคลังสำหรับผู้รับเหมาและผู้ค้าส่งทำได้ง่ายขึ้น สำหรับทั้งโครงการติดตั้งใหม่และโครงการปรับปรุง ข้อต่อฟิตติ้งเดี่ยวนี้ครอบคลุมความต้องการในการเชื่อมต่อของคุณโดยไม่คำนึงถึงวัสดุของท่อ

คำถามที่ 5: วัสดุทองเหลือง DZR มีข้อดีเฉพาะด้านสำหรับการใช้งานน้ำดื่มหรือไม่

ก. ใช่. ทองเหลือง DZR (Dezincification-Resistant) ได้รับการออกแบบทางวิศวกรรมมาเป็นพิเศษเพื่อต้านทานกระบวนการกำจัดซิงค์ โดยที่สังกะสีจะชะออกจากทองเหลืองมาตรฐานเมื่อเวลาผ่านไปเมื่อสัมผัสกับสภาพน้ำที่รุนแรง ซึ่งอาจนำไปสู่การรั่วไหลของรูเข็มและความล้มเหลวก่อนเวลาอันควร ข้อต่อฟิตติ้งนี้ผลิตจากทองเหลือง DZR ที่มีความบริสุทธิ์สูง ช่วยให้มั่นใจได้ถึงองค์ประกอบของวัสดุที่มีความเสถียร และป้องกันการชะล้างของสารที่เป็นอันตรายในระหว่างการไหลของน้ำในระยะยาว เป็นไปตามมาตรฐานความปลอดภัยของน้ำดื่มโดยสมบูรณ์ ทำให้เป็นตัวเลือกที่เชื่อถือได้และปลอดภัยสำหรับระบบน้ำดื่มในที่พักอาศัย

คำถามที่ 6: ต้นทุนโครงการทั้งหมดของข้อต่อยูเนี่ยนนี้เป็นอย่างไรเมื่อเปรียบเทียบกับการใช้ข้อต่อสวมอัดแบบชิ้นเดียวแบบมาตรฐานตลอดวงจรชีวิตระบบทั้งหมด

ตอบ: แม้ว่าราคาซื้อเริ่มแรกของข้อต่อยูเนี่ยนนี้จะสูงกว่าข้อต่อแบบชิ้นเดียวมาตรฐานเล็กน้อย แต่ต้นทุนรวมตลอดอายุการใช้งานของระบบก็ต่ำกว่าอย่างเห็นได้ชัด ข้อต่อมาตรฐานแบบชิ้นเดียวจำเป็นต้องมีการตัดและเปลี่ยนข้อต่อสำหรับการบำรุงรักษาหรือการปรับเปลี่ยนทุกครั้ง ซึ่งทำให้เกิดต้นทุนวัสดุสำหรับข้อต่อใหม่และค่าแรงสำหรับการตัด การเตรียม และการย้ำในแต่ละครั้ง ข้อต่อยูเนี่ยนนี้ช่วยขจัดค่าใช้จ่ายที่เกิดขึ้นซ้ำๆ เหล่านี้ สำหรับโครงการที่คาดว่าจะมีการปรับเปลี่ยนในอนาคต ข้อกำหนดในการบำรุงรักษาตามระยะเวลา หรือการวางท่อที่มีมูลค่าสูงซึ่งการรักษาความยาวของท่อเป็นสิ่งสำคัญ การประหยัดต้นทุนตลอดอายุการใช้งานทำให้สหภาพนี้เป็นตัวเลือกที่ประหยัดมากขึ้นในระยะยาว
