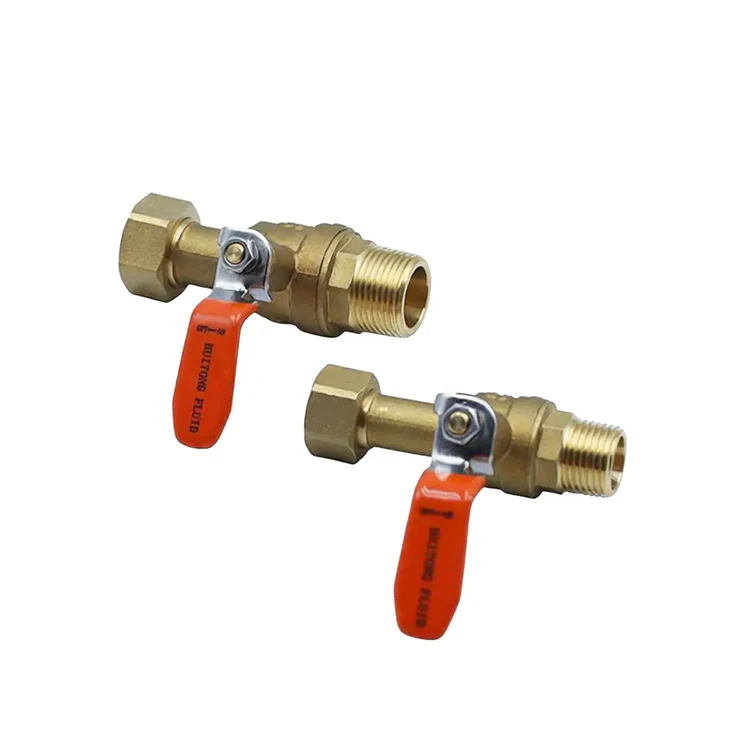

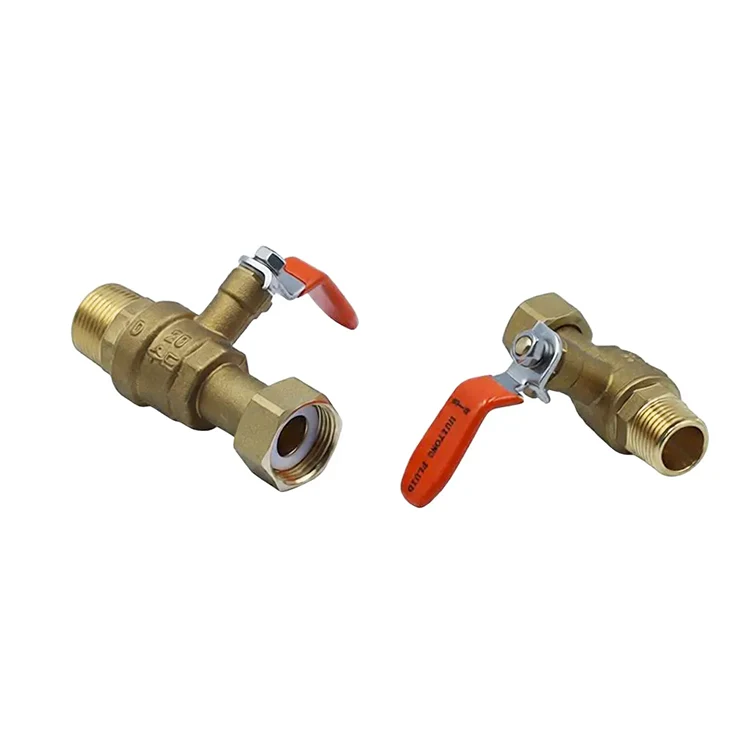

บอลวาล์วทองเหลืองเกลียวตัวผู้ยาวชนิดยูเนี่ยน

การติดตั้งที่เกี่ยวข้องกับหม้อต้มน้ำแบบแขวนผนัง เครื่องทำน้ำอุ่น และท่อร่วมทำความร้อนใต้พื้นมักจะเผชิญกับความท้าทายที่ยากลำบากสองประการ ได้แก่ เกลียวตัวผู้แบบสั้นมาตรฐานขาดความยาวเพียงพอ และโพรงอุปกรณ์ที่คับแคบทำให้ระยะห่างของท่อไม่เพียงพอ ขัดขวางการต่อข้อต่อที่เหมาะสม นอกจากนี้ วาล์วเกลียวในตัวแบบตายตัวยังจำเป็นต้องตัดท่อเพื่อซ่อมแซมรอยรั่ว ส่งผลให้มีการสูญเสียวัสดุและค่าแรงสูง

Huitong พัฒนาบอลวาล์วทองเหลืองเกลียวตัวผู้แบบยาวชนิดยูเนี่ยนซึ่งมีเกลียวตัวผู้แบบขยายและการเชื่อมต่อแบบยูเนี่ยนโดยเฉพาะสำหรับอุปกรณ์ HVAC ที่มีข้อจำกัดด้านระยะห่างที่จำกัด ปลายด้านหนึ่งมีเกลียวตัวผู้ขยายออกด้วยเครื่องจักรที่แม่นยำซึ่งออกแบบมาให้พอดีกับช่องว่างการติดตั้งขนาดกะทัดรัดในเครื่องทำน้ำอุ่นและหม้อต้มน้ำ ช่วยชดเชยระยะห่างของท่อที่ไม่เพียงพอได้อย่างมีประสิทธิภาพ ปลายอีกด้านใช้น็อตข้อต่อแบบถอดได้ ช่วยให้สามารถซ่อมบำรุงหรือเปลี่ยนตัววาล์วได้โดยไม่ต้องตัดท่อที่มีอยู่ จึงทำให้การติดตั้งครั้งแรกมีความสมดุลกับการบำรุงรักษาระยะยาวที่สะดวก

พารามิเตอร์ทางเทคนิค

พอร์ตเธรดชายขยาย

1. ส่วนเกลียวขยายในตัว: เมื่อเปรียบเทียบกับวาล์วเกลียวตัวผู้แบบสั้นมาตรฐาน รุ่นนี้มีส่วนเกลียวขยายเพื่อให้แน่ใจว่ามีความยาวที่เพียงพอ แม้ว่าระยะห่างระหว่างอุปกรณ์ (หม้อต้มหรือเครื่องทำน้ำอุ่น) และผนังจะมีน้อยมาก เกลียวจะเชื่อมต่อกันเต็มที่ ซึ่งช่วยขจัดความเสี่ยงต่างๆ เช่น เกลียวที่ตื้นหรือการบีบอัดปะเก็นที่ไม่สมบูรณ์ซึ่งอาจนำไปสู่การรั่วไหล

2. เธรดกลึง CNC ที่มีความแม่นยำ: โปรไฟล์ของเธรดและระยะพิทช์เป็นไปตามมาตรฐานระบบประปาสากลอย่างเคร่งครัด ด้วยความขรุขระของพื้นผิวต่ำ วาล์วจึงขันเข้าได้อย่างราบรื่นโดยไม่มีครีบ เกลียวยังคงปลอดภัยต่อการสั่นสะเทือนของอุปกรณ์ในระยะยาว และไม่หลุดออกเอง ป้องกันการรั่วไหลอย่างช้าๆ ที่จุดเชื่อมต่อได้อย่างมีประสิทธิภาพ

3. ความร่วมแกนที่ปรับเทียบจากโรงงาน: ความแม่นยำของโคแอกเชียลของเกลียวตัวผู้ที่ขยายออกได้รับการตรวจสอบแยกกันเพื่อให้แน่ใจว่าเส้นกึ่งกลางของเกลียวอยู่ในแนวเดียวกับช่องการไหลของตัววาล์วอย่างสมบูรณ์แบบ สิ่งนี้จะช่วยป้องกันการบีบอัดปะเก็นที่ไม่สม่ำเสมอหรือการเสียรูประหว่างการต่อท่อ และรับประกันการซีลในระยะยาวและมั่นคงภายใต้ความเครียดจากวงจรแรงดันน้ำร้อนและน้ำเย็นสลับกัน

โครงสร้างสหภาพแยกน็อต

1. ข้อต่อแบบถอดได้สำหรับการถอดชิ้นส่วนแบบไม่ทำลาย: ปลายข้อต่อมีการออกแบบแบบแยกน็อต หากวาล์วอุดตันหรือซีลมีอายุและรั่วซึม ตัววาล์วสามารถถอดออกได้ง่ายๆ โดยการคลายน็อตข้อต่อ วิธีนี้จะรักษาท่อที่มีอยู่และไม่จำเป็นต้องซื้อท่อทองแดงใหม่หรือท่อเกลียวใหม่

2. ความพอดีและระยะห่างของข้อต่อยูเนี่ยนที่ได้มาตรฐาน: ความคลาดเคลื่อนที่ควบคุมโดยโรงงานสำหรับเกลียวยูเนี่ยนทำให้มั่นใจได้ถึงความแน่นที่เหมาะสมที่สุด ปะเก็นซีลทนต่อการเสียรูปอย่างรวดเร็วแม้หลังจากการถอดและประกอบซ้ำหลายครั้ง รักษาซีลสุญญากาศและปราศจากการรั่วซึมหลังการบำรุงรักษา เหมาะอย่างยิ่งสำหรับวงจรหมุนเวียนของเครื่องทำน้ำอุ่นที่ต้องบำรุงรักษาบ่อยครั้ง

3. ชิ้นส่วนยูเนี่ยนที่ถอดเปลี่ยนได้อย่างอิสระ: น็อตสหภาพและปะเก็นภายในแยกจากกัน ชิ้นส่วนอะไหล่แท้ หากซีลมีอายุเพียงเท่านั้น สามารถเปลี่ยนปะเก็นทีละชิ้นได้โดยไม่ต้องทิ้งวาล์วทั้งหมด ซึ่งช่วยลดต้นทุนสิ้นเปลืองสำหรับการติดตั้งในที่พักอาศัยขนาดใหญ่ได้อย่างมาก

ตัววาล์วทองเหลืองฟอร์จหนา

1. ตัวถังผนังหนาปลอมแปลงชิ้นเดียว: บอลวาล์วทองเหลืองเกลียวตัวผู้ยาวชนิดยูเนี่ยนนี้หล่อจากทองเหลือง DZR ไร้สารตะกั่วชิ้นเดียว ตัววาล์วมีความหนาของผนังที่สม่ำเสมอและสม่ำเสมอ ให้ความต้านทานแรงดันที่เหนือกว่าเมื่อเปรียบเทียบกับตัวหล่อที่บางกว่า ทนทานต่อแรงดันไฟกระชากสูงที่เกิดขึ้นทันทีจากน้ำประปาหรือระบบทำความร้อนใต้พื้นแบบหมุนเวียนโดยไม่โป่งหรือแตกร้าว

2. วัสดุดีซิงค์ซิฟิเคชั่นและต้านทานออกซิเดชั่น: วัสดุนี้มีความทนทานต่อการสะสมของคราบหินปูนและการกัดกร่อนทางเคมีไฟฟ้าโดยธรรมชาติ ป้องกันการสะสมตะกรันหนักในช่วงหลายปีที่มีการไหลเวียนของน้ำประปาร้อนและเย็น และรับประกันว่าไม่มีการชะล้างโลหะหนัก เป็นไปตามมาตรฐานสิ่งแวดล้อมไร้สารตะกั่วสำหรับท่อน้ำดื่มในที่พักอาศัย

3. โครงสร้างแบบไม่มีรอยต่อชิ้นเดียว: ตัววาล์วบอลวาล์วทองเหลืองเกลียวตัวผู้ยาวชนิดยูเนี่ยนถูกหลอมเป็นหน่วยเดียวโดยไม่มีรอยเชื่อมแบบแบ่งส่วน กำจัดโซนที่ตายแล้วที่อาจสะสมขนาดหรือสิ่งเจือปน ซึ่งจะช่วยลดความเสี่ยงของการอุดตันของท่อและการกัดกร่อนเฉพาะจุด ทำให้เหมาะสำหรับการจ่ายน้ำทั่วทั้งบ้านและการทำงานอย่างต่อเนื่องตลอดทั้งปีในระบบทำความร้อนใต้พื้น

ระบบซีลและการไหล

1. การปิดผนึกสุญญากาศแบบสองทิศทาง: ลูกบอลมีพื้นผิวชุบโครเมียมขัดเงาซึ่งทนทานต่อการสึกหรอและทนต่อตะกรัน ซีล PTFE สองด้านอย่างหนาช่วยให้มั่นใจได้ถึงการปิดผนึกที่แน่นหนา เพื่อการปิดผนึกแบบฟองสบู่สำหรับการไหลของน้ำร้อน/เย็นทั้งไปข้างหน้าและย้อนกลับ ชั้นปิดผนึกต้านทานการแข็งตัวหรือความล้มเหลวภายใต้อุณหภูมิที่ผันผวนทั้งกลางวันและกลางคืน

2. เส้นทางการไหลแบบเจาะตรงแบบเต็มรู: ช่องภายในไม่มีการลดขนาดเส้นผ่านศูนย์กลางหรือส่วนที่ยื่นออกมาจำกัดการไหล ส่งผลให้มีความต้านทานการไหลน้อยที่สุด วิธีนี้จะช่วยป้องกันปัญหาต่างๆ เช่น การทำความร้อนใต้พื้นไม่สม่ำเสมอหรืออัตราการไหลของน้ำร้อนลดลง รักษาประสิทธิภาพการออกแบบท่อส่งได้อย่างเต็มที่ และลดการใช้พลังงานของปั๊มหมุนเวียน

3. ก้านป้องกันการระเบิดในตัวพร้อมกลไกการล็อค: โครงสร้างการปิดผนึกด้านหลังแบบจำกัดที่ฐานของบัฟเฟอร์ก้านเพื่อป้องกันไฟกระชากแรงดันสูงทันที ซึ่งจะช่วยลดความเสี่ยงของการดีดออกของก้านหรือการพ่นน้ำที่อุณหภูมิสูง ป้องกันอันตรายด้านความปลอดภัยที่เกิดจากการรั่วไหลภายในพื้นที่จำกัดของหม้อต้มติดผนังหรือตู้เครื่องทำน้ำอุ่น

โครงสร้างการควบคุมด้ามยาว

1. แขนก้านขยายสำหรับการทำงาน 90°: ด้ามจับยาวช่วยเพิ่มการงัด ช่วยให้เปิดหรือปิดได้เต็มที่ด้วยการหมุน 90° ที่เรียบง่าย แม้ว่าวาล์วจะถูกฝังลึกภายในกล่องท่อร่วมทำความร้อนใต้พื้นหรือตู้เครื่องทำน้ำอุ่นแบบปิด ก็สามารถใช้งานได้อย่างง่ายดายโดยไม่ต้องถอดชั้นฉนวนออก

2. ล้างการระบุสถานะเปิด/ปิด: ช่วงการเคลื่อนที่ระหว่างตำแหน่งเปิดสุดและปิดสุดนั้นแตกต่างกัน ในระหว่างการตรวจสอบท่อที่ซ่อนอยู่ในห้องเอนกประสงค์หรือพื้นที่เหนือเพดานในระยะไกล สถานะการไหลจะรับรู้ได้ทันที ซึ่งช่วยลดความเสี่ยงของการล้นหรือการหยุดชะงักของแหล่งจ่ายไฟที่เกิดจากข้อผิดพลาดในการปฏิบัติงาน

3. การผสานระหว่างมือจับกับตัวเครื่องขนาดกะทัดรัด: การออกแบบวาล์วช่วยให้สามารถห่อหุ้มด้วยวัสดุฉนวนได้อย่างสมบูรณ์ โดยมีเพียงด้ามจับยาวเท่านั้นที่สัมผัสออกเล็กน้อย สิ่งนี้จะรักษาความสมบูรณ์ของระบบฉนวนของท่อ ทำให้เหมาะสำหรับรูปแบบการติดตั้งมาตรฐานที่เกี่ยวข้องกับเครื่องใช้ไฟฟ้าในตัวและท่อที่ซ่อนอยู่ในผนัง

การควบคุมคุณภาพแบบครบวงจรสำหรับการใช้งาน HVAC

1. การคัดกรองวัตถุดิบทองเหลืองล่วงหน้าด้วยสเปกโทรสโกปี: เหล็กแท่งทองเหลืองหลอมทั้งหมดได้รับการวิเคราะห์องค์ประกอบสเปกตรัมเมื่อมาถึง เราตรวจสอบตัวชี้วัดที่สำคัญสามประการอย่างเคร่งครัด ได้แก่ ปริมาณสารตะกั่ว ความต้านทานการสลายซิงค์ และความต้านทานแรงดัน การปฏิเสธวัสดุที่ต่ำกว่ามาตรฐาน เพื่อให้มั่นใจในความปลอดภัยของท่อส่งน้ำดื่มที่แหล่งกำเนิด

2. การตรวจสอบผลิตภัณฑ์สำเร็จรูปอย่างครอบคลุม 100%: บอลวาล์วทองเหลืองเกลียวตัวผู้ยาวทุกประเภทของยูเนี่ยนผ่านการทดสอบแยกกันสำหรับความต้านทานแรงดันอุทกสถิตของเปลือก ความแน่นหนาของฟองอากาศ และความทนทาน 10,000 รอบ กระบวนการนี้จะกรองข้อบกพร่อง เช่น การรั่วของซีล การทำงานที่แข็ง และการแตกร้าวของตัววาล์วภายใต้แรงกดดัน

3. การตรวจสอบเฉพาะทางแบบคู่: เราทดสอบความเป็นแกนร่วมของเกลียวตัวผู้ที่ขยายออก ระยะห่างที่พอดีของน็อตข้อต่อ และความแน่นของซีลข้อต่อ วิธีนี้จะช่วยป้องกันความล้มเหลวของระบบประปาทั่วไปในที่พักอาศัย เช่น การรั่วไหลเนื่องจากการยึดเกลียวไม่เพียงพอ และการคลายตัวที่เกิดจากการสั่นสะเทือน

4. การตรวจสอบย้อนกลับระดับแบทช์: ผลิตภัณฑ์แต่ละชิ้นได้รับการทำเครื่องหมายด้วยเลเซอร์ด้วยรหัสแบทช์ที่ไม่ซ้ำกัน และบันทึกที่ครอบคลุมการปลอม การร้อยเกลียว การประกอบ และการตรวจสอบจะถูกเก็บถาวรอย่างถาวร สำหรับการจัดส่งทุกครั้ง เราจัดทำรายงานสเปกตรัมวัสดุ การรับรองไร้สารตะกั่ว CE และรายงานการทดสอบอุทกสถิตของโรงงาน ปฏิบัติตามข้อกำหนดสำหรับการผ่านพิธีการศุลกากรโดยผู้ค้าส่งในต่างประเทศ และการยอมรับโครงการสำหรับการติดตั้ง HVAC ในประเทศ

สถานการณ์การใช้งาน

1. ท่อทางเข้า/ออกสำหรับหม้อไอน้ำแบบติดผนัง: ออกแบบมาเพื่อให้พอดีกับพื้นที่การติดตั้งขนาดกะทัดรัดของหม้อไอน้ำแบบติดผนัง เกลียวตัวผู้ขยายจะเชื่อมช่องว่างระหว่างผนังกับตัวเครื่อง โครงสร้างแบบเชื่อมต่อช่วยให้สามารถขจัดตะกรันและบำรุงรักษาได้ในอนาคต ช่วยให้สามารถถอดตัววาล์วออกได้โดยไม่ทำลายท่อที่ฝังอยู่ในผนัง

2. วงจรน้ำสำหรับการจัดเก็บและเครื่องทำน้ำอุ่นทันที: ออกแบบมาให้เหมาะกับการวางท่อขนาดกะทัดรัดที่ฐานเครื่องทำน้ำอุ่น ส่วนเกลียวแบบขยายช่วยแก้ไขปัญหาการเชื่อมต่อที่เกิดจากช่องว่างระหว่างฐานยูนิตกับผนังไม่เพียงพอ การออกแบบแบบเชื่อมต่อช่วยให้สามารถถอดชิ้นส่วนได้โดยไม่ต้องตัดท่อทางเข้าทองแดง ทำให้มั่นใจในการบำรุงรักษาที่สะดวก

3. ท่อแยกสำหรับท่อร่วมทำความร้อนใต้พื้นแต่ละยูนิต: ออกแบบมาสำหรับวาล์วควบคุมน้ำภายในตู้ทำความร้อนใต้พื้นแบบปิดขนาดกะทัดรัด มีด้ามจับยาวเพื่อให้ปิดได้ง่ายและมีการเชื่อมต่อแบบเกลียวตัวผู้แบบขยายสำหรับการแนบโดยตรงกับท่อร่วม ในขณะที่โครงสร้างแบบยูเนี่ยนช่วยให้สามารถชะล้างและบำรุงรักษาวงจรทำความร้อนเดี่ยวได้

4. การปรับปรุงระบบประปาทั้งบ้านสำหรับการจ่ายน้ำร้อนและน้ำเย็น: ออกแบบมาเป็นพิเศษสำหรับการปรับปรุงระบบประปาแบบปกปิดหรือแบบฝังในอพาร์ทเมนต์ขนาดเล็ก เกลียวขยายรองรับอุปกรณ์ยึดผนังแบบสั้นที่ฝังไว้ล่วงหน้า และการออกแบบแบบยูเนี่ยนทำให้สามารถถอดแยกชิ้นส่วนได้โดยไม่ทำลาย เหมาะสำหรับการขยายระบบในอนาคตหรือการเปลี่ยนตัวกรอง

คำถามที่พบบ่อย

คำถามที่ 1: เกลียวที่ต่อขยายจะค่อยๆ คลายและรั่วเนื่องจากการสั่นสะเทือนในระยะยาวจากเครื่องทำน้ำอุ่นหรือหม้อต้มติดผนังหรือไม่

ตอบ: เกลียวขยายได้ผ่านการทดสอบความทนทานต่อแรงสั่นสะเทือนโดยเฉพาะ การทำเกลียวที่แม่นยำด้วยเครื่องจักร CNC ช่วยให้มั่นใจได้ถึงพื้นที่สัมผัสที่ใหญ่ขึ้นและแรงเสียดทานที่สูงขึ้น ในขณะที่ปะเก็นที่ให้มานั้นดูดซับแรงสั่นสะเทือน การเชื่อมต่อยังคงปลอดภัยจากการคลายตัวหรือการเลื่อนของเกลียว แม้ภายใต้การสั่นสะเทือนของปั๊มอย่างต่อเนื่องตลอด 24 ชั่วโมง การขันน็อตขันให้แน่นเล็กน้อยเป็นระยะๆ จะช่วยรักษาการซีลได้ยาวนาน

คำถามที่ 2: โครงสร้างสหภาพสามารถถอดประกอบและประกอบกลับหลายครั้งได้หรือไม่

ตอบ: วาล์วมีปะเก็นยูเนี่ยน PTFE ที่หนาและทนความร้อนและเกลียวยูเนี่ยนกลึงอย่างแม่นยำ ประสิทธิภาพการปิดผนึกยังคงมีเสถียรภาพผ่านรอบการประกอบ/การแยกชิ้นส่วนที่เหมาะสมสูงสุดแปดรอบ หากมีการซึมเล็กน้อยเกิดขึ้นหลังการใช้งานซ้ำ เพียงเปลี่ยนปะเก็นเดิมก็จะทำให้ซีลไร้การรั่วซึมกลับคืนมาโดยไม่จำเป็นต้องทิ้งวาล์วทั้งหมด

คำถามที่ 3: โครงสร้างก้านป้องกันการระเบิดมีการป้องกันในทางปฏิบัติอย่างไรสำหรับการประปาเครื่องทำน้ำอุ่นที่ใช้น้ำร้อนและน้ำเย็นสลับกัน

ตอบ: การหมุนเวียนของเครื่องทำน้ำอุ่นและการเปลี่ยนปั๊มทำความร้อนอาจทำให้แรงดันน้ำพุ่งสูงขึ้นอย่างกะทันหัน ซึ่งมักจะดันก้านวาล์วมาตรฐานขึ้นด้านบน ทำให้เกิดช่องว่างและการรั่วไหล บอลวาล์วทองเหลืองเกลียวตัวผู้แบบยาวชนิดยูเนี่ยนมีการปิดผนึกด้านหลัง ก้านป้องกันการเป่าออกจะล็อคลูกบอลภายในและความผันผวนของแรงดันบัฟเฟอร์อย่างปลอดภัย ช่วยขจัดอันตรายด้านความปลอดภัย เช่น การฉีดน้ำที่อุณหภูมิสูงหรือการรั่วไหลที่สร้างความเสียหายให้กับวงจรของอุปกรณ์ภายในพื้นที่จำกัดของตู้เครื่องทำน้ำอุ่น

คำถามที่ 4: ตัววาล์วฟอร์จชิ้นเดียวที่หนาขึ้นช่วยเพิ่มความต้านทานต่อการสะสมของคราบหินปูนในระหว่างการใช้งานในที่อยู่อาศัยในระยะยาวได้อย่างไร

ตอบ: ตัววาล์วทองเหลืองหล่อแบบผนังบางมีรอยแยกภายในที่ซับซ้อนซึ่งสะสมคราบหินปูนได้ง่าย ส่งผลให้เส้นทางการไหลแคบลง ในทางตรงกันข้าม ผลิตภัณฑ์นี้ถูกสร้างขึ้นเป็นยูนิตเดียวที่มีผนังภายในเรียบและไม่มีจุดบอด วัสดุ DZR ที่หนาขึ้นทนทานต่อการเกิดคราบหินปูนและการเกิดออกซิเดชัน ในช่วงระยะเวลาการให้บริการเดียวกัน ความเสี่ยงของการอุดตันของท่อและการกัดกร่อนของตัววาล์วจะต่ำกว่าบอลวาล์วผนังบางทั่วไปอย่างมาก ซึ่งช่วยลดความถี่ในการทำความสะอาดท่อประปาในครัวเรือน
