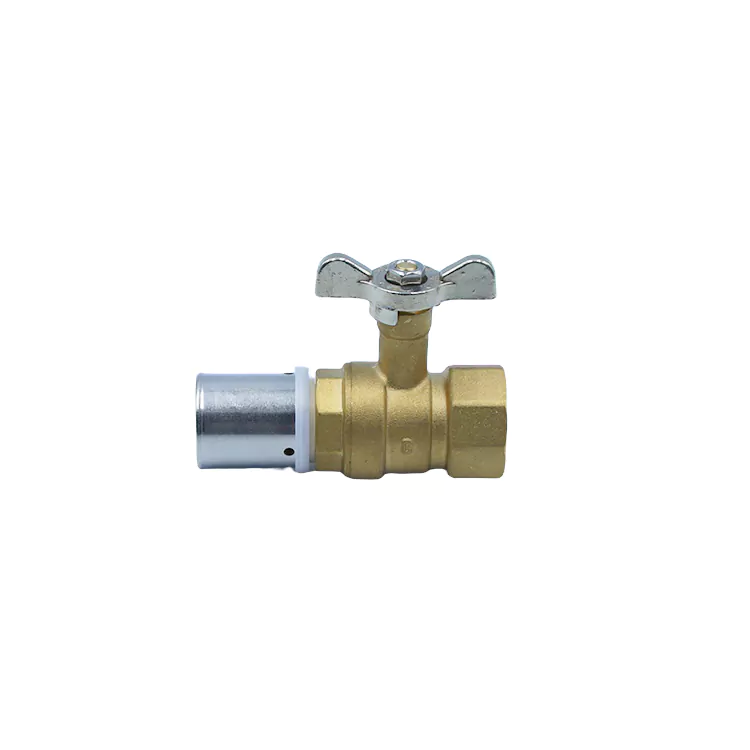

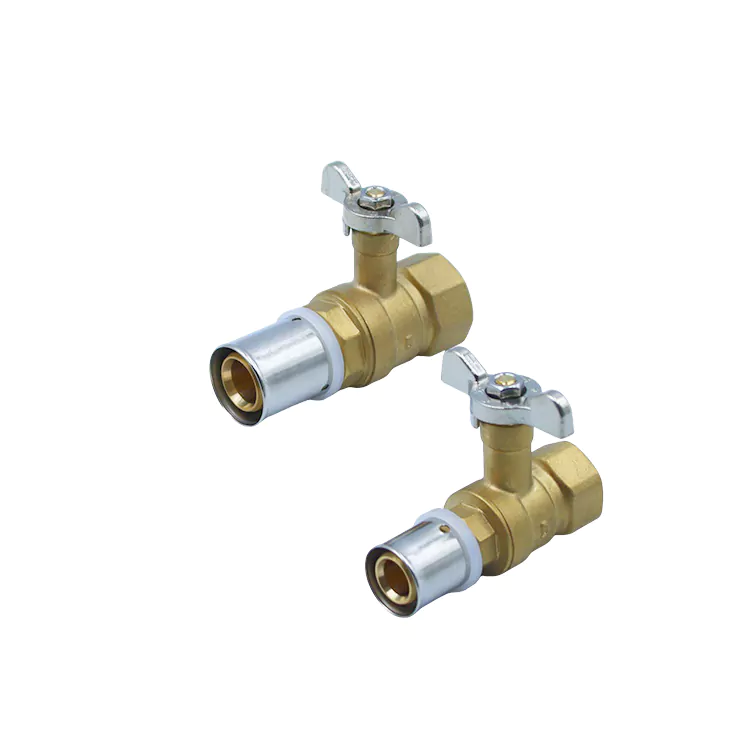

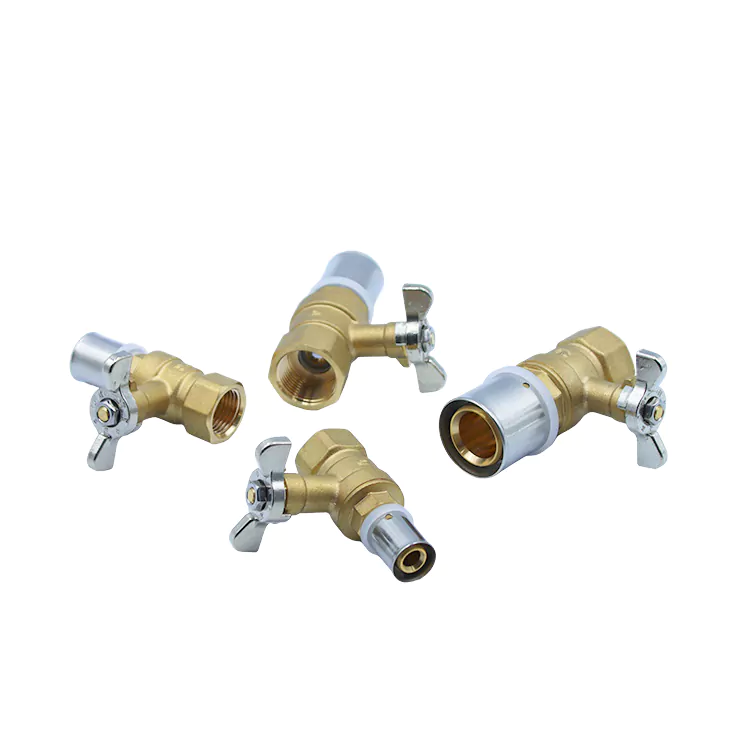

ด้ามจับผีเสื้อวาล์วทองเหลืองแบบกดดับเพลิง ออกแบบมาเพื่อความท้าทายด้านการป้องกันอัคคีภัยโดยเฉพาะ: ให้การปิดฉุกเฉินที่เชื่อถือได้ในพื้นที่ที่วาล์วมาตรฐานไม่สามารถใช้งานได้ โดยผสมผสานโซลูชันทางวิศวกรรมสามรายการไว้ในองค์ประกอบเดียว:
การเชื่อมต่อแบบสวมอัด—ช่วยลดการเชื่อมหรือเกลียว ทำให้สามารถติดตั้งได้อย่างปลอดภัยภายในอาคารที่เสร็จสมบูรณ์โดยไม่มีอันตรายจากไฟไหม้
ด้ามจับปีกผีเสื้อแบบสั้น—มีรัศมีวงสวิงน้อยที่สุด ช่วยให้ทำงานได้ 90° ในเพลาท่อแคบ ซึ่งด้ามจับยาวอาจชนผนังหรือฉนวน
ตัวเครื่องทองเหลืองหลอมตามมาตรฐาน HPb59-1 ตามมาตรฐาน GA79 มอบความสมบูรณ์ของแรงดัน PN16 พร้อมการซีลไม่มีการรั่วไหลและการป้องกันก้านป้องกันการระเบิด
ผลลัพธ์ที่ได้คือวาล์วป้องกันอัคคีภัยที่ไม่เพียงแต่ตรงตามข้อกำหนดของรหัสเท่านั้น แต่ยังแก้ไขข้อจำกัดในการปฏิบัติงานในโลกแห่งความเป็นจริงที่พบในการปรับปรุงเชิงพาณิชย์ โรงแรม และอาคารพักอาศัยระดับไฮเอนด์อีกด้วย
|

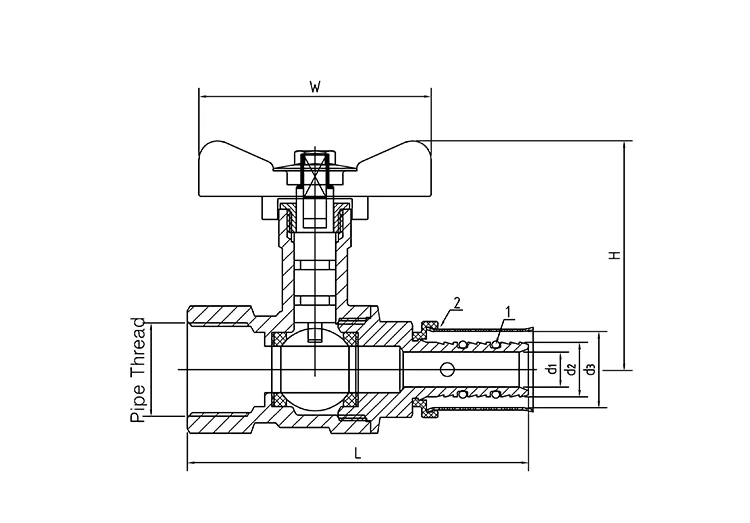

ข้อมูลจำเพาะของผลิตภัณฑ์ |
L |
ง1 |
d2 |
d3 |
ด้ายท่อ |
W |
H |
|
|
ดีเอ็น |
ขนาด |
|||||||
|
15 |
16มม.–1/2F |
72 |
5.5 |
10.0 |
16.5 |
G/PT/NPT |
50 |
52.75 |
|
20 |
20มม.–1/2F |
72.2 |
9.5 |
14.0 |
20.5 |
G/PT/NPT |
50 |
52.75 |
|
20มม.–3/4F |
83.5 |
13.0 |
18.0 |
20.5 |
G/PT/NPT |
50 |
55.25 |
|
|
25 |
25มม.–3/4F |
84.0 |
18.0 |
23.8 |
25.5 |
G/PT/NPT |
50 |
55.25 |
1. วาล์วแบบด้ามยาวแบบมาตรฐานล้มเหลวในการไล่ตามท่อที่แน่นหนา: ในการติดตั้งระบบป้องกันอัคคีภัยในโลกแห่งความเป็นจริง วาล์วแบบด้ามยาวแบบมาตรฐานมักจะไม่สามารถทำงานได้ตามสภาพแวดล้อม เมื่อติดตั้งในเพลาแนวตั้งแคบ ฝ้าเพดาน หรือห้องอุปกรณ์ที่มีระยะห่างจำกัด ด้ามจับยาวจะกระแทกท่อ ผนัง หรือคานโครงสร้างที่อยู่ติดกัน เพื่อป้องกันการหมุน 90° เต็ม ถูกปิดกั้นด้วยชั้นฉนวนท่อซึ่งดักจับที่จับ ไม่สามารถเข้าถึงได้เมื่อวาล์วปิดอยู่ด้านหลังแผงเข้าถึงที่มีรัศมีวงสวิงจำกัด
2. ความแตกต่างของด้ามจับผีเสื้อ: วาล์วนี้แทนที่คันโยกยาวที่ยื่นออกมาด้วยด้ามจับผีเสื้อขนาดกะทัดรัดและไม่ลื่น รัศมีวงสวิงสั้นพอดีภายในระยะห่างที่แคบซึ่งมือจับยาวไม่สามารถหมุนได้ ช่วยให้มั่นใจได้ว่าวาล์วสามารถเปิดหรือปิดได้เต็มที่ในกรณีฉุกเฉิน ไม่ว่าพื้นที่ติดตั้งจะจำกัดเพียงใด
3. การตอบสนองฉุกเฉินแบบหมุนควอเตอร์ 90°: แม้จะมีขนาดกะทัดรัด แต่ด้ามจับแบบปีกผีเสื้อให้การทำงานแบบหมุนควอเตอร์ 90° เต็มรูปแบบตั้งแต่เปิดสุดจนถึงปิดสุด ซึ่งเป็นไปตามข้อกำหนดรหัสอัคคีภัยสำหรับการปิดฉุกเฉินอย่างรวดเร็ว แรงบิดได้รับการปรับให้เหมาะสมสำหรับการใช้งานด้วยมือที่สวมถุงมือ และการออกแบบปีกของด้ามจับช่วยให้ยึดเกาะได้มั่นคงแม้ในสภาพที่เปียกหรือมืด
4. การมองเห็นที่แตกต่างสำหรับการตรวจสอบอัคคีภัย: รูปผีเสื้อที่โดดเด่นทำให้วาล์วนี้จดจำได้ทันทีในระหว่างการตรวจสอบความปลอดภัยจากอัคคีภัย ผู้ตรวจสอบสามารถระบุได้อย่างรวดเร็วว่าวาล์วอยู่ในตำแหน่งที่ถูกต้องหรือไม่ โดยไม่ต้องค้นหาผ่านเขาวงกตของวาล์วประปามาตรฐาน ซึ่งช่วยลดเวลาในการตรวจสอบและลดความเสี่ยงในการปฏิบัติตามข้อกำหนด
Fire Press Brass Valve ตัวด้ามจับผีเสื้อผลิตจากทองเหลืองปลอดสารตะกั่ว HPb59-1 ซึ่งเป็นวัสดุที่เลือกใช้โดยเฉพาะสำหรับความต้องการเฉพาะในการป้องกันอัคคีภัย ได้แก่ แรงดันคงที่ในระยะยาว การใช้งานไม่บ่อยนัก และความทนทานต่อความล้มเหลวเป็นศูนย์ โครงสร้างหลอมทำให้มั่นใจในความสมบูรณ์ที่หนาแน่นและปราศจากข้อบกพร่อง ซึ่งรักษาระดับ PN16 (1.6 MPa) ไว้ได้ตลอดอายุการใช้งานหลายทศวรรษ ต่างจากทองเหลืองหล่อที่อาจมีความพรุนในรูทราย นี่ไม่ใช่ส่วนประกอบระดับพลเรือน แต่เป็นทองเหลืองเกรดอุตสาหกรรมที่ได้รับการออกแบบทางวิศวกรรมตามข้อกำหนดความปลอดภัยจากอัคคีภัย GA79 ได้รับการตรวจสอบผ่านการวิเคราะห์สเปกตรัมทีละชุดเพื่อตรวจสอบการปฏิบัติตามข้อกำหนดโดยปราศจากสารตะกั่วและความสามารถในการรับแรงกด
การติดตั้งท่อดับเพลิงแบบเดิมๆ มักต้องมีใบอนุญาตทำงานที่ร้อน การเฝ้าระวังอัคคีภัย และการตรวจสอบหลังการเชื่อม วาล์วนี้จะกำจัดสิ่งเหล่านั้นทั้งหมด พอร์ตสวมอัดในตัว รวมกับแหวนอัดสแตนเลส ทำให้เกิดการเชื่อมต่อถาวรและป้องกันการรั่วซึมโดยใช้เครื่องมือไฮดรอลิกเท่านั้น ไม่ต้องเชื่อม ไม่ต้องร้อยเกลียว ไม่ใช้เปลวไฟ
ซีลซิลิโคนในตัวได้รับการออกแบบมาโดยเฉพาะสำหรับสภาวะของระบบดับเพลิง: การแช่น้ำคงที่ในระยะยาวโดยมีการไหลไม่บ่อยนัก ต้านทานการไฮโดรไลซิส การแข็งตัว และการเสียรูป—ผ่านการตรวจสอบผ่านการทดสอบอายุแบบพิเศษที่จำลองการทำงานสแตนด์บายนานหลายทศวรรษ
รูปแบบการสวมอัดที่ได้มาตรฐานนี้รับประกันคุณภาพข้อต่อที่สม่ำเสมอในทุกการติดตั้ง ขจัดความแปรปรวนที่มีอยู่ในการเชื่อมด้วยมือหรือการประกอบข้อต่อแบบเกลียว และลดภาระการตรวจสอบของผู้รับเหมาป้องกันอัคคีภัยได้อย่างมาก
Fire Press Brass Valve Butterfly Handle แกนลูกปืนชุบโครเมียมเต็มรู ช่วยลดข้อจำกัดในการไหล ซึ่งมีความสำคัญอย่างยิ่งต่อการรักษาความหนาแน่นของสปริงเกอร์และแรงดันจ่ายของหัวจ่ายน้ำ นี่ไม่ใช่วาล์วลดรูเจาะเพื่อลดต้นทุน เส้นผ่านศูนย์กลางภายในตรงกับขนาดท่อเพื่อป้องกันแรงดันตกเมื่อต้องการน้ำดับเพลิงมากที่สุด
ที่นั่ง PTFE ที่หนาขึ้นให้การปิดผนึกด้วยฟองอากาศแบบสองทิศทาง ทำให้ไม่มีการรั่วไหลตลอดหลายปีของแรงดันสถิต ก้านป้องกันการระเบิดประกอบด้วยไหล่จำกัดการเคลื่อนที่ซึ่งป้องกันการดีดของก้านแม้ภายใต้แรงดันไฟกระชากสูง ซึ่งเป็นคุณลักษณะด้านความปลอดภัยที่สำคัญสำหรับระบบป้องกันอัคคีภัยที่ต้องทำงานได้อย่างไร้ที่ติหลังจากไม่ได้ใช้งานเป็นเวลาหลายปี
1. ความครอบคลุมเต็มรูปแบบของเส้นผ่านศูนย์กลางท่อดับเพลิงมาตรฐาน: ชุดวาล์วครอบคลุมเส้นผ่านศูนย์กลางมาตรฐานตั้งแต่ DN15 ถึง DN50 ซึ่งเข้ากันได้อย่างลงตัวกับขนาดของสปริงเกอร์สแตนเลสแบบผนังบางและท่อดับเพลิงที่ใช้ในอาคารพาณิชย์ อาคารที่พักอาศัย และห้องอุปกรณ์ขนาดเล็ก
2. โครงสร้างที่กะทัดรัดช่วยประหยัดพื้นที่ในการติดตั้ง: โครงสร้างที่เพรียวบางและกะทัดรัดมีการออกแบบพอร์ตแบบกดพอดีโดยไม่มีส่วนประกอบที่ซ้ำซ้อน เหมาะสำหรับรูปแบบการวางท่อที่มีความหนาแน่นสูง ต้องการระยะห่างในการติดตั้งน้อยที่สุด และอำนวยความสะดวกในการสร้างเครือข่ายการวางท่อที่ได้มาตรฐาน
3. ความเข้ากันได้สากลสำหรับโครงการใหม่และโครงการติดตั้งเพิ่ม: อินเทอร์เฟซแบบกดพอดีมาตรฐานเข้ากันได้กับท่อดับเพลิงสแตนเลสผนังบางทั่วไปในตลาด เหมาะสำหรับทั้งการติดตั้งใหม่และการปรับปรุงโครงข่ายท่อดับเพลิงที่มีอยู่ ซึ่งมีความคล่องตัวในวงกว้าง
1. การคัดกรองวัตถุดิบด้วยสเปคโทรสโคปิกแบบเป็นชุด: เหล็กแท่งทองเหลือง HPb59-1 ทุกชุดผ่านการวิเคราะห์ทางสเปกโทรสโกปีเพื่อตรวจสอบคุณสมบัติที่ปราศจากสารตะกั่ว ทนต่อแรงดัน และการกัดกร่อนอย่างเคร่งครัด วงแหวนกดสเตนเลสสตีลและซีลซิลิโคนผ่านการทดสอบแรงดันคงที่และการต้านทานการเสื่อมสภาพโดยเฉพาะ เพื่อให้มั่นใจว่ามีความเหมาะสมสำหรับสภาวะน้ำคงที่ในระยะยาวในระบบป้องกันอัคคีภัย
2. การทดสอบประสิทธิภาพความปลอดภัยจากอัคคีภัยที่ครอบคลุม: วาล์วทองเหลืองแบบกดดับเพลิงพร้อมที่จับแบบปีกผีเสื้อแต่ละอันผ่านการทดสอบตามลำดับ รวมถึงการทดสอบเปลือกไฮโดรสแตติกแรงดันสูง การทดสอบความแน่นหนาของอากาศ/การรั่ว และการทดสอบความทนทาน 10,000 รอบ เพื่อตรวจสอบขีดจำกัดแรงดันของตัววาล์วอย่างครอบคลุม ความเสถียรของการปิดผนึก และอายุการใช้งานที่ยาวนาน
3. การตรวจสอบความสมบูรณ์ของโครงสร้างเฉพาะด้านไฟอย่างแม่นยำ: เราทำการตรวจสอบความเรียบและความแน่นของพอร์ตการเชื่อมต่อแบบสวมอัดอย่างเข้มงวด และตรวจสอบแรงบิดในการทำงานและโคแอกเซียลของโครงสร้างอย่างแม่นยำ แนวทางที่กำหนดเป้าหมายนี้ช่วยลดความเสี่ยงทั่วไปในเครือข่ายท่อดับเพลิง เช่น ท่อหลุด ข้อต่อรั่ว และการติดขัดในการปฏิบัติงาน
4. การตรวจสอบย้อนกลับของห่วงโซ่เต็มรูปแบบและเอกสารการปฏิบัติตามข้อกำหนดฉบับสมบูรณ์: ผลิตภัณฑ์แต่ละชิ้นได้รับการทำเครื่องหมายด้วยเลเซอร์ด้วยรหัสชุดงานที่ไม่ซ้ำกัน เพื่อให้มั่นใจว่าสามารถตรวจสอบย้อนกลับการผลิตได้อย่างเต็มรูปแบบ เราจัดทำรายงานการทดสอบวัสดุ ใบรับรองความสอดคล้องของโรงงาน และการรับรอง CE ซึ่งตรงตามข้อกำหนดทั้งหมดสำหรับการยอมรับโครงการที่แล้วเสร็จ การยื่น และพิธีการศุลกากรข้ามพรมแดนทั้งในตลาดภายในประเทศและต่างประเทศ
1. คำแนะนำทางเทคนิคเฉพาะทางสำหรับการติดตั้ง Fire Press-Fit: ช่างเทคนิคมืออาชีพให้คำแนะนำแบบลงมือปฏิบัติจริงซึ่งครอบคลุมกระบวนการทั้งหมด รวมถึงท่อดับเพลิงสแตนเลสผนังบางแบบสวมอัด การขึ้นรูปด้วยไฮดรอลิก การทดสอบเครือข่ายแรงดันสูง และการตรวจจับรอยรั่ว เพื่อแก้ไขความท้าทายในการติดตั้งที่ซับซ้อน
2. การประสานงานโครงการข้ามพรมแดนหลายภาษา: ทีมบริการลูกค้าที่พูดได้หลายภาษาของเรารองรับเขตเวลาทั่วโลก เพื่อให้มั่นใจว่าจะตอบสนองอย่างรวดเร็วต่อการสอบถามเรื่องการจัดซื้อจากต่างประเทศ การติดตามคำสั่งซื้อ และความต้องการในการบำรุงรักษาหลังการขาย อำนวยความสะดวกในความร่วมมือโครงการข้ามพรมแดนขนาดใหญ่
3. โซลูชันที่ปรับแต่งได้สำหรับโครงการดับเพลิงจำนวนมาก: สำหรับเครือข่ายสปริงเกอร์ขนาดใหญ่และการติดตั้งหัวจ่ายน้ำดับเพลิงแบบรวมศูนย์ เราเสนอแผนการเลือกผลิตภัณฑ์ที่ออกแบบมาโดยเฉพาะโดยพิจารณาจากพารามิเตอร์ท่อเฉพาะและมาตรฐานการก่อสร้าง ซึ่งอำนวยความสะดวกในการดำเนินโครงการความปลอดภัยจากอัคคีภัยขนาดใหญ่ที่ประสบความสำเร็จ
4. การรับประกันระยะยาวและการจัดหาอะไหล่แท้: รวมถึงการรับประกัน 12 เดือนของผู้ผลิตสำหรับทั้งชุด และการจัดหาชิ้นส่วนที่สึกหรอของแท้ในระยะยาวและมีเสถียรภาพ เช่น แหวนกดสแตนเลสและปะเก็นซีล เพื่อให้มั่นใจว่าเป็นไปตามความต้องการในการบำรุงรักษาและซ่อมแซมอย่างต่อเนื่องของเครือข่ายท่อดับเพลิง

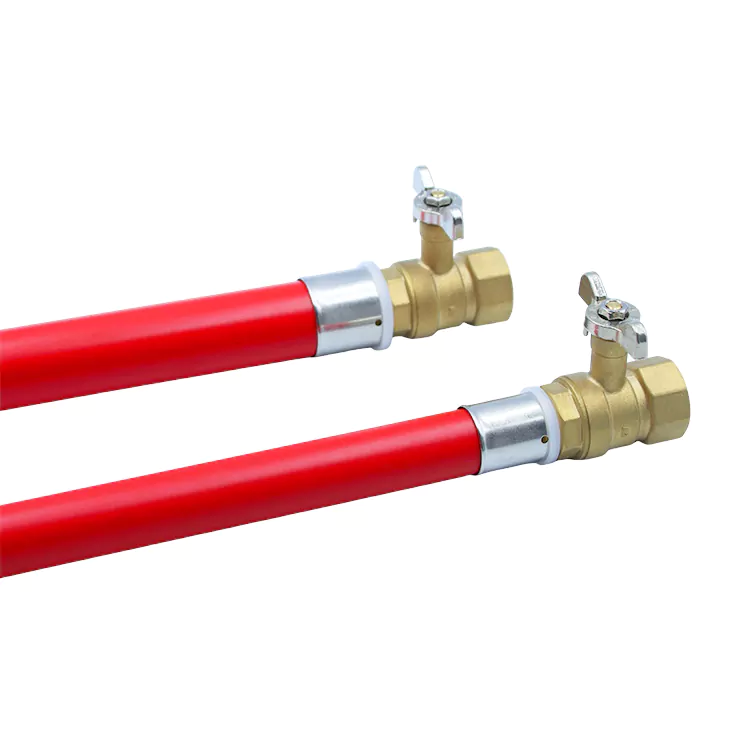

1. เครือข่ายท่อดับเพลิงแบบสปริงเกอร์อัตโนมัติ: เหมาะสำหรับท่อสแตนเลสผนังบางในระบบสปริงเกอร์สำหรับอาคารที่พักอาศัย อาคารพาณิชย์ และอาคารสำนักงาน การติดตั้งแบบสวมอัดแบบไร้รอยเชื่อมเหมาะอย่างยิ่งสำหรับโครงการติดตั้งระดับไฮเอนด์ ในขณะที่การออกแบบแบบเจาะเต็มทำให้มั่นใจได้ว่าน้ำจะไหลอย่างคงที่สำหรับสปริงเกอร์
2. ระบบจ่ายน้ำดับเพลิงในร่ม: ใช้งานได้กับทั้งสายแยกและสายควบคุมหลักสำหรับหัวจ่ายน้ำดับเพลิงในอาคาร ระดับแรงดันสูง PN16 ตรงตามข้อกำหนดสำหรับการจ่ายหัวจ่ายน้ำดับเพลิงที่มีแรงดันคงที่ ในขณะที่ด้ามจับแบบปีกผีเสื้อช่วยให้เปิดและปิดได้อย่างรวดเร็วในระหว่างเหตุฉุกเฉิน
3. การปรับปรุงเครือข่ายท่อดับเพลิงที่มีอายุมาก: ขจัดความจำเป็นในการทำงานที่ร้อน (การเชื่อม) และรักษาความสมบูรณ์ของโครงสร้างท่อที่มีอยู่ เทคโนโลยีการสวมอัดช่วยให้สามารถเปลี่ยนวาล์วเก่าหรือวาล์วที่ชำรุดได้อย่างรวดเร็ว ช่วยลดความซับซ้อนในการก่อสร้างและระยะเวลาของโครงการได้อย่างมาก
4. ระบบท่อดับเพลิงแบบปิดสำหรับห้องอุปกรณ์: ออกแบบมาสำหรับพื้นที่แคบ เช่น เพลาท่อแคบ และช่องว่างบนเพดานแบบปิด ด้ามจับปีกผีเสื้อขนาดกะทัดรัดช่วยแก้ปัญหาข้อจำกัดด้านพื้นที่ปฏิบัติงาน ในขณะที่ซีลที่ทนทานช่วยให้มั่นใจได้ถึงความน่าเชื่อถือสำหรับระบบที่สแตนด์บายตลอดทั้งปี
ตอบ: วาล์วเชื่อมมาตรฐานต้องใช้ความร้อน ซึ่งต้องมีการควบคุมสถานที่อย่างเข้มงวด มีความเสี่ยงด้านความปลอดภัยสูง และใช้เวลาในการก่อสร้างนาน วาล์วแบบเกลียวมีแนวโน้มที่จะรั่วที่เกลียว ผลิตภัณฑ์นี้ใช้กระบวนการอัดไฮดรอลิกแบบไม่มีรอยเชื่อม ซึ่งช่วยลดความเสี่ยงในการทำงานที่ร้อนและเร่งการติดตั้ง เป็นไปตามมาตรฐานความปลอดภัยจากอัคคีภัย GA79 และเหมาะอย่างยิ่งสำหรับพื้นที่ปิดล้อมหรือพื้นที่สำเร็จรูประดับสูง จัดการกับความท้าทายของโครงการที่สำคัญเกี่ยวกับความปลอดภัย ประสิทธิภาพ และการปฏิบัติตามกฎระเบียบ
ตอบ: ใช่ มันเข้ากันได้อย่างสมบูรณ์ ตัววาล์วมีการออกแบบฟอร์จที่หนาขึ้นเพื่อเพิ่มความต้านทานแรงดัน ซึ่งเป็นไปตามมาตรฐานแรงดันปกติ PN16 อย่างสม่ำเสมอ ทนทานต่อแรงดันคงที่และแรงดันสูงที่เกิดขึ้นทันทีที่พบในเครือข่ายดับเพลิงในอาคารสูง เหมาะกับสภาพน้ำประปาเชิงพาณิชย์และที่อยู่อาศัยต่างๆ และตรงตามเกณฑ์การยอมรับโครงการสำหรับการทดสอบแรงดัน
ตอบ: ไม่ ผลิตภัณฑ์นี้ใช้ซีลซิลิโคนพิเศษที่ทนทานต่อการเสื่อมสภาพ ซึ่งผ่านการทดสอบแรงดันคงที่และการเสื่อมสภาพในระยะยาวอย่างเข้มงวด ปรับให้เหมาะสมสำหรับเงื่อนไขเฉพาะของโครงข่ายดับเพลิง ซึ่งมักจะคงที่โดยมีการไหลของน้ำไม่บ่อย ซีลให้การไฮโดรไลซิสที่ดีเยี่ยมและต้านทานการเสื่อมสภาพ ทำให้มั่นใจได้ว่าไม่มีการรั่วไหลที่จุดเชื่อมต่อในระหว่างการใช้งานในระยะยาว
ตอบ: ไม่ มันไม่ได้ ด้ามจับปีกผีเสื้อมีการออกแบบที่ปรับแรงบิดให้เหมาะสม ทำให้สามารถเปิดและปิดระยะชักสั้น 90° ได้โดยใช้แรงเพียงเล็กน้อย ออกแบบมาโดยเฉพาะสำหรับสภาพแวดล้อมที่มีพื้นที่จำกัด เช่น เพลาท่อแคบและช่องว่างบนเพดาน ช่วยให้ปิดน้ำฉุกเฉินและบำรุงรักษาตามปกติได้สะดวก ทำให้เหมาะสำหรับระบบท่อป้องกันอัคคีภัยแบบปิดมากกว่าวาล์วที่มีด้ามจับยาว
ตอบ: ไม่ การผสมผสานระหว่างวงแหวนกดสเตนเลสสตีลและกระบวนการขึ้นรูปแบบกดที่แม่นยำทำให้มั่นใจได้ถึงโครงสร้างที่ปลอดภัย ความลึกและความพอดีของการมีส่วนร่วมได้รับการตรวจสอบโดยการตรวจจับข้อบกพร่องเฉพาะทางจากโรงงาน เมื่อสร้างแล้ว การเชื่อมต่อจะมีเสถียรภาพและสามารถทนต่อการสั่นสะเทือนเล็กน้อยของท่อและความผันผวนของแรงดันน้ำ ช่วยลดความเสี่ยงด้านความปลอดภัยจากอัคคีภัย เช่น การหลุด การคลาย หรือการรั่วไหลได้อย่างมีประสิทธิภาพ
